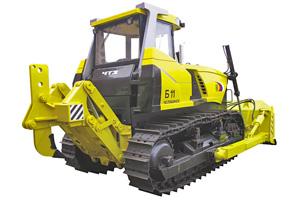

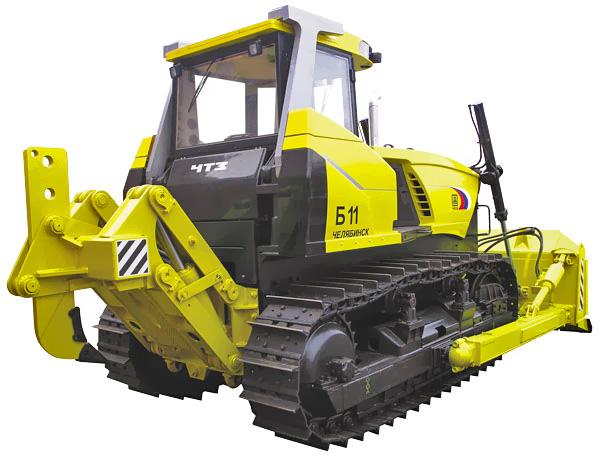

Бульдозер ЧТЗ Б11

Бульдозер Б11 (Б-11) тягового класса 10 с гидромеханической трансмиссией - это бульдозер с новыми инновационными системами, обеспечивающими существенное повышение технического уровня и надежности узлов машины, улучшенными условиями труда оператора и новым дизайном (соответствует европейскому стандарту СЕ ).

Категории грунта без рыхления: I-III. Категория грунта с предварительным рыхлением: свыше III.

Производительность бульдозера находится на уровне лучших отечественных и мировых аналогов при существенно меньшей первоначальной стоимости. В конструкции Б-11 внедрен комплекс мероприятий, который обеспечил улучшение условий труда оператора и повысил надежность наиболее ответственных узлов. Внедрены планетарные бортовые редукторы и вынесенные оси качания ходовых тележек. Капот выполнен в виде отдельной капсулы для снижения шума в кабине. Откидные боковые створки капота из стеклопластика с шумопоглощающим слоем. Топливная система оборудована фильтром грубой очистки Separ, с водоотделителем и подогревом топлива во время работы трактора. Существует комплектация трактора с промежуточной колеей - 2080 мм, с шириной башмака гусеницы 690 мм.

Каркасная шестигранная кабина

Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.

Рабочее место оператора

Шестигранная кабина с хорошей обзорностью и низким уровенем шума:

  • установка отопителя "ZENIT-8000" под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
  • колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
  • удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.

Технические характеристики

Тягово-скоростная характеристика
Двигатель бульдозера Б11 ЯМЗ-236Н-3
Система пуска двигателя Электростартерная
Эксплуатационная мощность, кВт (л.с.) 139.7 (190)
Частота вращения коленвала, номин., об/мин 1800
Заправочная емкость топливного бака, л 300
Эксплуатационная масса
Бульдозера с максимальным оборудованием, кг 21 800
Трансмиссия
Тип Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач
Гидросистема
Тип раздельноагрегатная
Производительность, л/мин 180 (при оборотах 1823 об/мин, с давлением 20 Мпа)
Гидронасос шестеренного типа НШ-100А-3Л
Гидрораспределитель трехзолотниковый, четырех позиционный типа Р160
Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм
Гидроцилиндры, мм, (диаметр х ход штока) подъём отвала - 100*1250
перекос отвала - 160*200
рыхлитель - 160*450
Ходовая система
Количество опорных катков с каждой стороны 6
Число поддержив. катков, шт 2
Ширина башмака гусеницы, мм 500
Дорожный просвет (на твердом грунте), мм 435
Удельное давление на грунт базового трактора, МПа 0,055
Механизм натяжения гидравлический
База трактора, мм 2880
Колея, мм 1880
Навесное оборудование
Прицепное оборудование ЖПУ - Жесткое прицепное устройство
Рыхлительное оборудование Однозубый или трехзубый рыхлитель
Бульдозерное оборудование Полусферический отвал с гидроцилиндром перекоса
