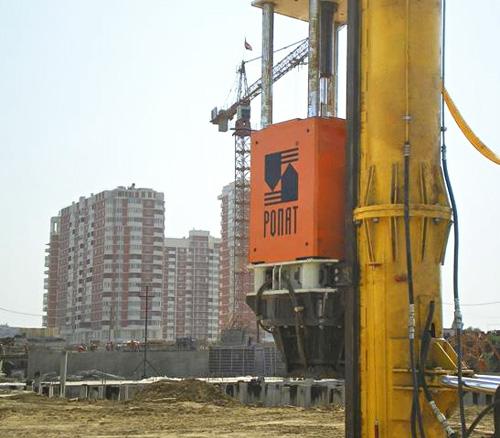

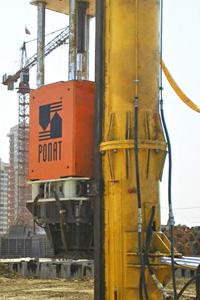

Свайный гидромолот Ропат МГ5ш

Городской свайный гидромолот. Идеален для работы в городе, вблизи жилых зданий. Обладает рекордной частотой ударов и скоростью погружения.

Предназначен для забивания:

  • ж/б свай сечением до 400х400 до 16 метров высотой;
  • сальных труб диаметром до 620мм до 12 метров высотой;
  • шпунтов.

Преодолевает грунты с сопротивлением до 250 т. Погружает сваи в мерзлые грунты без лидерного бурения.

Легко навешивается на краны ДЭК-251, ДЭК-321 и МКГ-25.01.

По своим техническим и эксплуатационным показателям гидравлические молоты "Ропат" значительно превосходят зарубежные аналоги. При этом последующие затраты по эксплуатации и сервису значительно ниже, чем у иностранных моделей.

Технические характеристики

Энергетические и массово-габаритные характеристики
Максимальная ударная мощность, кВт 59
Коэффициент полезного действия (max), % 82
max энергия удара, кДж 55
min энергия удара, кДж 5
Частота ударов при максимальной энергии, 1/мин 47-65
Частота ударов при минимальной энергии, 1/мин 180
Максимальное преодолеваемое сопротивление грунта при отказе 2 мм, т 250
Расход рабочей жидкости (max), л/мин 190
Потребляемая мощность насоса (max), кВт 72
Ударная масса, т 5.4
Полная масса с наголовником, т 8.8
Длина с наголовником, мм 4580
Поперечные размеры, мм 920 х 980
Типы свай Поперечное сечение, мм
Железобетонные сваи 300 х 300
350 х 350
400 х 400
Стальные трубы D 159
D 219
D 245
D 273
D 299
D 325
D 426
D 530
D 630

Ценные качества

  • Большая ударная масса позволяет работать с низкой предударной скоростью, из-за чего сейсмовоздействие и шум, производимые молотом, не превышают разрешенных значений.
  • Максимальное использование массовой составляющей в кинетической энергии удара позволяет передавать забиваемой свае больший импульс, благодаря чему свая, не разрушаясь, преодолевает сопротивление самых тяжелых и даже мерзлых грунтов.
  • Работа молота не зависит от величины сопротивления грунта, поэтому молот стабильно работает на самых слабых грунтах.
  • Частота ударов гидромолотов "РОПАТ" является рекордной в мире и на максимальной амплитуде может достигать 70 ударов в минуту, а на минимальной – 250. По ударной мощности молот "РОПАТ" при любой энергии удара превосходит любой другой гидромолот в 1,6 – 1,8 раза. При одинаковых условиях молот "РОПАТ" забивает свай на 60-80% больше.
  • Молоты "РОПАТ" оснащены гидродвигателями двойного действия. Гидродвигатель не только поднимает, но и разгоняет ударную массу вниз с ускорением 1,31g.
  • Гидродвигатель "подхватывает" ударную массу "на лету" при ее отскоке после удара, что обеспечивает высокую частоту и минимальные потери энергии цикла. Это преимущество проявляется особенно сильно, когда молот работает при максимальном сопротивлении забиваемой сваи.
  • Бесступенчатое регулирование энергии удара от 5% до 100% и большая протяженность удара создают щадящий режим для железобетонных свай.
  • Коэффициент полезного действия молота (соотношение ударной мощности молота и потребляемой мощности насоса) достигает 75%. По экономичности превосходство машины над другими гидромолотами составляет 1,8 – 2,3 раза.
  • Молоты РОПАТ комплектуются миниатюрным электронным блоком, способным в реальном времени определять предельное сопротивление забиваемой сваи с погрешностью не более 3% относительно статического измерения.
