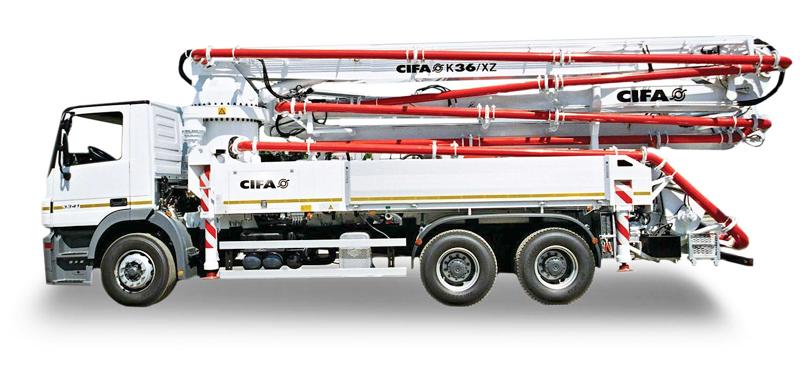

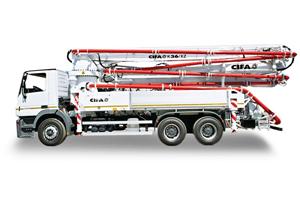

Автобетононасос CIFA K36 XZ

Автобетононасос CIFA К36 XZ монтируется на 3-х или 4-х осное шасси, оснащен 4-секционной раздаточной стрелой B5Z 36/32 с диаметром бетоновода 125 мм с Z-образной кинематикой раскрытия, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.

Основные характеристики

  • Компактная и удобная конструкция, продуманная для установки на трех или четырехосное шасси.
  • Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях.
  • Независимая рама с защитой от деформации кручения.
  • Выносные опоры с гидравлическим приводом по обеим сторонам машины.
  • Четырехсекционная раздаточная стрела B5Z 36/32 диаметром 125 мм. с Z-образной кинематикой раскрытия.
  • Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
  • Система BFC быстросъемного крепления бетоновода.
  • Регулятор подачи бетона.
  • Насосный узел F8 с открытым гидравлическим контуром: тихая работа насоса с высокой производительностью, ровный, непрерывный ток бетона.
  • Возможность установки насосного узла серии HPG-IF c закрытым гидравлическим контуром: превосходная производительность, высокое давление и поток бетона, простой в обслуживании.
  • Устройство безопасности на открываемом смотровом люке.

Технические характеристики насосного узла

Модель PA 1506/909 F8 HPG1408 IF9
Макс. теоретическая производительность, м3 150/90 140
Макс. давление на бетон, бар 53/95 80
Диаметр х ход поршня, мм 230x2000 230x2000
Объем приемного бункера, л 550 600


Технические характеристики стрелы

Модель B5Z 36/32
Диаметр трудопровода, мм 125
Макс. высота подачи, м 35,6
Макс. горизонтальный вылет, м 31,4
Мин. высота раскрытия, м 8,6
Число секций 4
Угол вращения стрелы, град. 370

Привод Вал отбора мощности
Тип шасси 3 или 4-х осное

Стандартное оборудование

  • Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
  • Резервный пульт дистанционного управления с кабелем 30 м.
  • Дистанционно управляемый вибратор на решетке приемного бункера.
  • Центральный смазочный узел насосного узла.
  • Дополнительная ручная система смазки насосного узла.
  • Автоматическая система смазки поршней на насосном узле HPG 1808/1113 IF.
  • Подкладки под выносные опоры из сверхпрочного пластика.
  • Задняя фара на приемном бункере.
  • Принадлежности для промывки и очистки системы.
  • Уровни контроля устойчивости.

Дополнительное оборудование

  • Трубопровод двойной толщины из высокопрочной стали.
  • Центральная автоматическая смазочная система стрелы.
  • Комплект экстренного обслуживания гидролинии.
  • Водяной насос высокого давления.
  • Воздушный компрессор для прочистки стрелы.
  • Воздуховод на стреле.
  • Защита приемного бункера.
  • Дополнительно устройство для независимого контроля работы миксера приемного бункера, водяного насоса и случайного сбоя.
