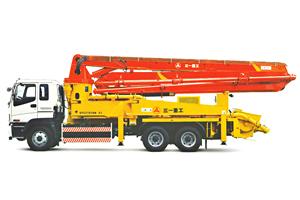

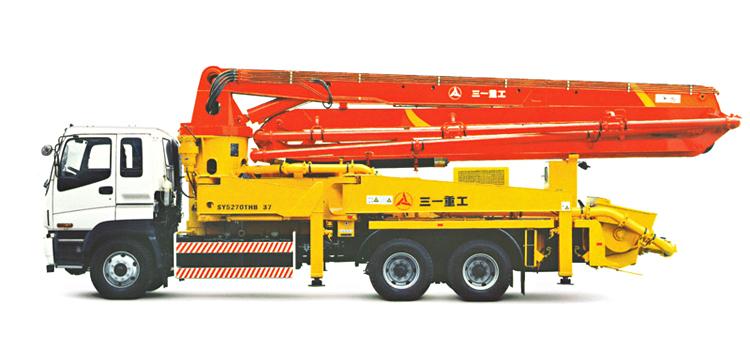

Автобетононасос SANY SY5270THB-37

Автоматическое управление оборотами двигателя позволило повысить эффективность работы и экономию топлива.

Электрогидравлическая амортизация, чувствительность к изменению давления, гидравлическая система открытого типа с полно-гидравлическим приводом управления, - всё это обеспечивает высокую надежность и значительное снижение ударов, передающихся на рулевое колесо.

Производительность насоса достигает 120 м³/ч, плавная бесступенчатая регулировка скорости идеальна для различных видов работ.

Автоматический возврат бетонного поршня облегчает его проверку и замену.

В в бетононасосе мод. SY5270THB-37 установлена комплексная автоматическая система защиты, а на специальном индикаторе отображаются рабочие параметры и типы возможных неисправностей.

Технические характеристики

Условия работы
Высота над уровнем моря, м ≤ 1000
Температура окружающей среды, °C 0 - 40
Масса пустого автомобиля, кг 13060
Параметры
Вес, т 27,5
Максимальная нагрузка, т 29
Макcимальная скорость, км/ч ≥ 80
Габаритные размеры, мм
Длина, мм 11700
Ширина, мм 2495
Высота, мм 3920
Двигатель
Тип двигателя дизельный четырёхтактный, 6 цилиндров с последовательно расположенными поршнями, жидкостное охлаждение, турбонаддув, промежуточное охлаждение, прямой впрыск
Модель двигателя 6WF1
Мощность двигателя, кВт 287 при 1800 об/мин.
Рабочий объём двигателя, л 14,0256
Максимальный крутящий момент двигателя, Н·м 1863 при 1100 об/мин.
Соответствие экологическим нормам выхлопа Евро-2
Ёмкость топливного бака (с сепаратором топливо/вода), л 400
Шасси
Производитель шасси ISUZU (Исудзу)
Страна изготовления шасси Япония
Модель шасси CXZ51Q
Колёсная формула 6×4
Стрела
Тип складная 4-секционная стрела с полностью гидравлическим управлением
Диаметр выпускного трубопровода, мм 125
Длина конечного гибкого рукава, м 3
Первая секция (звено)
Длина, мм 8700
Угол поворота, град. 92°
Вторая секция (звено)
Длина, мм 7860
Угол поворота, град. 180°
Третья секция (звено)
Длина, мм 7980
Угол поворота, град. 180°
Четвёртая секция (звено)
Длина, мм 8080
Угол поворота, град. 260°
Насосная система
Тип обмена гидросистемы открытый тип
Внутренний диаметр гидравлического цилиндра, мм 140
Ход поршня гидравлического цилиндра, мм 2000
Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм 230
Ход поршня перекачивающего (бетоноподающего) цилиндра, мм 2000
Теоретическая производительность выкачки бетона, м³/ч
низкое давление 120
высокое давление 67
Теоретическое нагнетаемое давление при перекачке, МПа
высокое давление 11,8
низкое давление 6,38
Переключение высокого-низкого давления автоматическое
Теоретическое время сохранения прокачиваемости бетона, раз/мин.
высокое давление 13
низкое давление 24
Теоретическая дальность при перекачке бетона под высоким давлением, м
вертикально 200 (труба 125A)
горизонтально 850 (труба 125A)
Гидросистема
Изготовитель основного насоса Лишилэ
Страна изготовления основного насоса Германия
Модель основного насоса A11VLO190RDU2
Тип основного насоса плунжерный насос
Максимальная производительность основного насоса, мл 190
Давление масла в системе, МПа 32,5
Изготовитель вспомогательного насоса Пэкер
Страна изготовления вспомогательного насоса США
Модель вспомогательного насоса PGP517B0250CD1-C517A0230
Тип вспомогательного насоса насос с двумя зубьями
Максимальная производительность вспомогательного насоса, мл 25
Изготовитель насоса стрелы Лишилэ
Страна изготовления насоса стрелы Германия
Модель насоса стрелы A2F032/61LPAB05
Тип насоса стрелы плунжерный насос
Производительность насоса стрелы, мл 32
Модель смесительного насоса 1QJМ12-1,25
Тип смесительного насоса плунжерный насос
Производительность смесительного насоса, мл 12
Способ охлаждения гидросмеси воздушное
Ёмкость гидробака, л 900
Ёмкость бункера, м³ 0,6
Высота загрузки бетона, м 1,45
Форма клапана клапан S-образной формы
Положительный/отрицательный угол поворота, да/нет да
