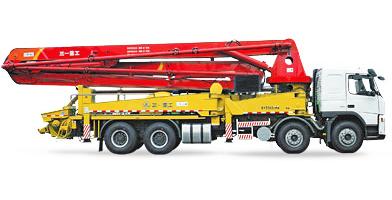

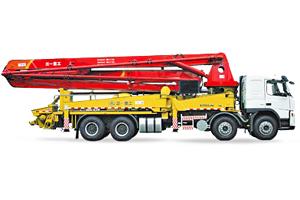

Автобетононасос SANY SY5361THB-42

Автоматическое управление оборотами двигателя позволило повысить эффективность работы и экономию топлива.

Электрогидравлическая амортизация, чувствительность к изменению давления, гидравлическая система открытого типа с полно-гидравлическим приводом управления, - всё это обеспечивает высокую надежность и значительное снижение ударов, передающихся на рулевое колесо.

Автоматический возврат бетонного поршня облегчает его проверку и замену.

В в бетононасосе мод. SY5361THB-42 установлена комплексная автоматическая система защиты, а на специальном индикаторе отображаются рабочие параметры и типы возможных неисправностей.

Производительность насоса достигает 120 м³/ч, плавная бесступенчатая регулировка скорости идеальна для различных видов работ.

Технические характеристики

Условия работы
Высота над уровнем моря, м ≤ 1000
Температура окружающей среды, °C 0 - 40
Параметры
Вес, т 36,3
Максимальная грузоподъёмность, т 41
Макcимальная скорость, км/ч ≥ 80
Габаритные размеры, мм
Длина, мм 13780
Ширина, мм 2500
Высота, мм 3990
Двигатель
Тип двигателя дизельный V6, с турбонаддувом, промежуточным охлаждением и электронным впрыском
Модель двигателя OМ501LA
Мощность двигателя, кВт 290 при 1800 об/мин.
Рабочий объём двигателя, л 11,946
Максимальный крутящий момент двигателя, Н·м 1850 при 1080 об/мин.
Соответствие экологическим нормам выхлопа Евро-2
Ёмкость топливного бака (с сепаратором топливо/вода), л 400
Шасси
Производитель шасси Daimler-Chrysler (Даймлер-Крайслер)
Страна изготовления шасси Германия
Модель шасси Actros 4140
Колёсная формула 8×4
Стрела
Тип складная 4-секционная стрела с полностью гидравлическим управлением
Диаметр выпускного трубопровода, мм 125
Длина конечного гибкого рукава, м ≤ 3
Первая секция (звено)
Длина, мм 10250
Угол поворота, град. 92°
Вторая секция (звено)
Длина, мм 9180
Угол поворота, град. 180°
Третья секция (звено)
Длина, мм 9240
Угол поворота, град. 180°
Четвёртая секция (звено)
Длина, мм 9330
Угол поворота, град. 260°
Насосная система
Тип обмена гидросистемы открытый тип
Внутренний диаметр гидравлического цилиндра, мм 140
Ход поршня гидравлического цилиндра, мм 2200
Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм 230
Ход поршня перекачивающего (бетоноподающего) цилиндра, мм 2000
Теоретическая производительность выкачки бетона, м³/ч
низкое давление 120
высокое давление 67
Теоретическое нагнетаемое давление при перекачке, МПа
высокое давление 11,8
низкое давление 6,38
Переключение высокого-низкого давления автоматическое
Теоретическое время сохранения прокачиваемости бетона, раз/мин.
высокое давление 13
низкое давление 24
Теоретическая дальность при перекачке бетона под высоким давлением, м
вертикально 200 (труба 125A)
горизонтально 850 (труба 125A)
Гидросистема
Изготовитель основного насоса Лишилэ
Страна изготовления основного насоса Германия
Модель основного насоса A11VLO190LRDU2
Тип основного насоса плунжерный насос
Максимальная производительность основного насоса, мл 190
Давление масла в системе, МПа 32,5
Изготовитель вспомогательного насоса Пэкер
Страна изготовления вспомогательного насоса США
Модель вспомогательного насоса PGP517B0250CD1-C517A0230
Тип вспомогательного насоса насос с двумя зубьями
Максимальная производительность вспомогательного насоса, мл 25
Изготовитель насоса стрелы Лишилэ
Страна изготовления насоса стрелы Германия
Модель насоса стрелы A2F032/61LPAB05
Тип насоса стрелы плунжерный насос
Производительность насоса стрелы, мл 32
Модель смесительного насоса 1QJМ12-1.25
Тип смесительного насоса плунжерный насос
Производительность смесительного насоса, мл 32
Способ охлаждения гидросмеси воздушное
Ёмкость гидробака, л 900
Ёмкость бункера, м³ 0,6
Высота загрузки бетона, м 1,45
Форма клапана клапан S-образной формы
Положительный/отрицательный угол поворота, да/нет да
