Шасси: HOWO ZZ1167N5618W 4х2
Насосная установка укомплектована узлами и деталями известных производителей оборудования таких как: STAUF, REXROTH, HARVEY (Германия), KAWASAKI (Япония)
Гидравлическая система: REXROTH (Германия), DANFOSS (Дания), EATON (США)
Электрические системы: MITSUBISHI, OMRON (Япония), SIEMENS, REXROTH (Германия), TE (Франция)
Сервисное обеспечение
Сервисное обслуживание осуществляется компанией ZOOMLION, имеющей представительство и сервис, а также постоянно действующий склад запчастей частей, в г. Москве.
Технические характеристики
| Модель |
ZLJ5160THB 22H-3Z |
| Насосная система |
Макс. производительность насоса, м3/ч
|
60/100
|
Макс. давление подачи бетона на выходе, MPa
|
12/8
|
Номинальное рабочее давление, MPa
|
35
|
Частота накачки, мин-1
|
14/23
|
Объем загрузочного бункера, литры
|
550
|
Высота загрузки, мм
|
1540
|
Гидравлическая система
|
Закрытая
|
Тип распределительного клапана
|
S-клапан
|
Диаметр / хода основного цилиндра, мм
|
140 / 1700
|
Диаметр / ход цилиндра подачи, мм
|
230 / 1700
|
Тип охлаждения гидравлического масла
|
Воздушное
|
Рекомендуемая осадка насоса, см
|
12~23
|
Максимальный размер наполнителя, мм
|
40
|

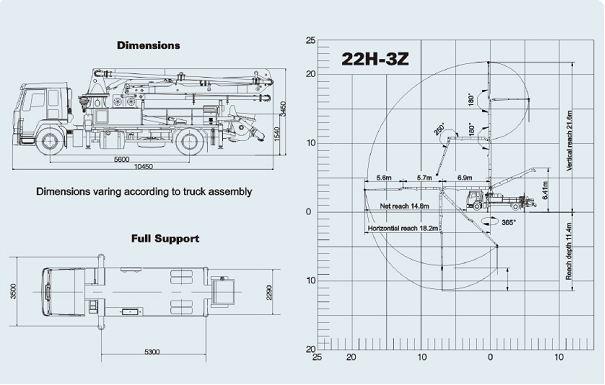

| Конструкция стрелы |
Тип стрелы
|
22H-3Z
|
Макс. зона досягаемости по вертикали, м
|
21.6
|
Макс. Зона досягаемости по горизонту, м
|
18.2
|
Макс. Глубина досягаемости, м
|
11.4
|
Угол вращения град.
|
365°
|
Количество секций
|
3
|
Длина секций, мм
|
6900/5700/5600
|
Угол изгиба секций, град.
|
90°/180°/250°
|
Внутренний диаметр трубы, мм
|
125
|
Длина оконечного шланга, мм
|
3000
|
Минимальная высота для открытия стрелы, мм
|
6410
|
Аутригеры (перед-зад-боковые), мм
|
3500x2290x5300
|
| Шасси |
Модель шасси
|
HOWO ZZ1167N5618W 4х2
|
Колесная база, мм
|
5600
|
Тип двигателя
|
WD615.95
|
PIIC-UH |
Мощность двигателя, Кв (об/м)
|
247/2200
|
240/2100 |
Крутящий момент, N.m/(об/м)
|
1350/1100-1600
|
1420/1100 |
Рабочий объем цилиндров, (куб/см)
|
9726
|
10520 |
Топливный бак, литры
|
400
|
Стандарт по выхлопу в атмосферу
|
Euro III
|
| Полная масса, кг |
16000
|
Габаритные размеры, мм
|
10450x2500x3450
|
| Прочее |
Тип смазки
|
Aвтоматическая
|
Объем гидробака литры
|
650
|
Режим управления
|
Ручной+дистанционный
|
Макс. Давление водяного насоса, MPa
|
7
|
Емкость водяного резервуара литры
|
350
|
Режим прочистки бетононасоса
|
Водяной / Сжатым воздухом
|
