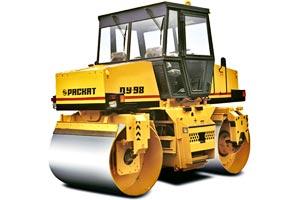

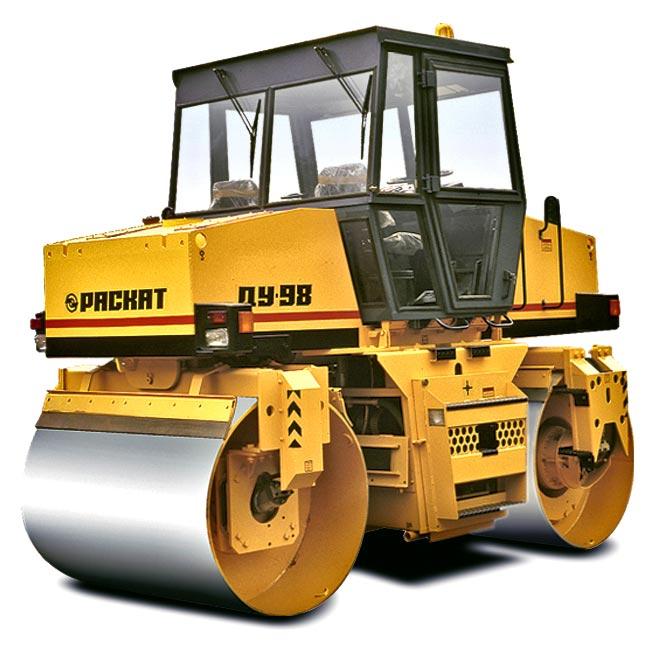

Дорожный каток ДУ-98

Вибрационный каток с гладкими вальцами ДУ-98 предназначен для уплотнения покрытий из битумно-минеральных смесей и оснований из различных дорожно-строительных материалов при значительных объемах работ на автодорогах общего назначения и внутрихозяйственных дорогах.

Конструктивные особенности:

  • привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
  • работа в режиме смещения вальцов (так называемый «собачий ход») позволяет увеличить ширину уплотняемой полосы и облегчает работу у стен и бордюров;
  • повышенная маневренность;
  • комфортабельное рабочее место с панорамным обзором;
  • отопитель кабины;
  • механизм обрезки кромки асфальтобетона;
  • простота обслуживания, легкий доступ к узлам и агрегатам;
  • два поворотных вальца обеспечивают высокую маневренность с проходом вальцов «след в след»;
  • применение высокоэффективных шумовиброизолирующих материалов обеспечивает низкий уровень шума.

Дополнительное оборудование:

  • комплект сменных роликов для механизма обработки кромки асфальта;
  • контрольно-диагностическая система;
  • система принудительного орошения вальцов;
  • кондиционер;
  • дополнительные фары и зеркала.

Дополнительные возможности:

  • дизель с турбонаддувом;
  • подогреватель двигателя;
  • антипробуксовочная система.

Технические характеристики

Габаритные размеры
Ширина вальца, мм 1700
Ширина уплотняемой полосы, мм 1700
Диаметр вальцев, мм 1200
Длина катка, мм 3920
Ширина катка, мм 2200
Высота с кабиной, мм 3500
Высота без кабины, мм 2300
База катка (расстояние между осями вальцев), мм 2700
Клиренс, мм 300
Двигатель
Модель ММЗ Д-243-91
ММЗ Д-245-92
Номинальная мощность 57,4 кВт/2200 об/мин
72,0 кВт/2200 об/мин
Топливо Дизель
Охлаждение водяное
Аккумуляторная батарея 6СТ-182 ЭМ
Напряжение, В 12
Расход топлива, литров/час 15,0
18,3
Производительность
Асфальт до, м2/час 2500
Грунт до, м2/час 700
Рабочий вес (эксплуатационная масса), т 11,5
Количество вибрационных вальцев 2
Вес переднего модуля, т 5,75
Вес заднего модуля, т 5,75
Трансмиссия гидравлическая
Стояночный тормоз гидравлический
Статическая линейная нагрузка, передний валец, Н/м 34 000 (34 кгс/см)
Статическая линейная нагрузка, задний валец, Н/м 34 000 (34 кгс/см)
Частота, Гц/Амплитуда, мм 40/0,6/50/0,3
Центробежная сила (вынуждающая сила) высокая/низкая, кН 75/65
Скорость рабочая, км/ч 0 … 7(вперед-назад)
Скорость транспортная, км/ч 0 … 10
Привод оба вальца
Водяной бак, л 1100
Бак гидравлики, л 180
Масло гидросистемы МГЕ-46В (аналоги Tellus 46, HyspinAWS 46)
Угол поперечной устойчивости 15° (27%)
Минимальный радиус поворота по наружному контуру следа, мм 6000
Преодолеваемый уклон 19°(34%)
Глубина уплотнения, см 4—10
Количество проходов (асфальт/грунт) 4—10
Коэффициент уплотнения (асфальт/грунт) 0,96—1,01
