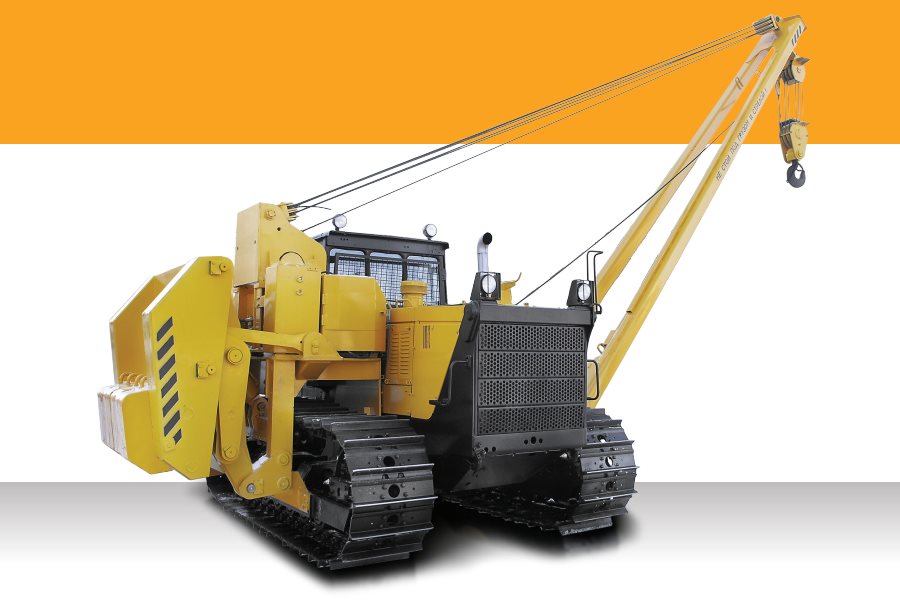

Трубоукладчик ЧЗСМ ТР20

Трубоукладчик ТР20.22.01используется для укладывания трубопроводов, обслуживания изолирующих и очистных автоматов, для осуществления транспортных и подъёмных операций при строительстве трубопроводов с диаметром до 720мм на простых грунтах и грунтах с низкой несущей способностью, а также для транспортировки различных единичных грузов. Трубоукладчик предназначен для эксплуатации в макроклиматических районах с минимальной температурой воздуха до минус 40°С. Базовый трактор Т10Б.2121(в спецкомплектции)..

Технические характеристики

Двигатель
Марка Д180
Эксплуатационная мощность, кВт (л.с.) 132 (180)
Заправочная емкость топливного бака, л 300
Масса
Агрегата, кг, не более 29550
Удельное давление на грунт левой гусеницей при использовании всего момента устойчивости, мПа 2,3
Грузоподъемность
Номинальная (на плече 2,5 м), т 20
Грузоподъемность максимальная (на плече 1,22 м), т 41
Момент грузовой устойчивости, т.м 50
Максимальная высота подъема крюка, м 5,3
Глубина опускания крюка при минимальном вылете крюка,м 2,5
Скорость передвижения, км/ч
Вперед 1,75-7,06
Назад 2,49-8,41

По требованию потребителей трубоукладчики могут быть оснащены:
- электростартерными системами пуска (ЭССП) или пусковым двигателем;
- стрелами длиной 7 м, 9 м;
- гидростатическим приводом лебедки;
- бульдозерным оборудованием
