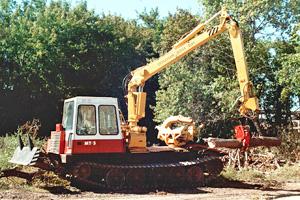

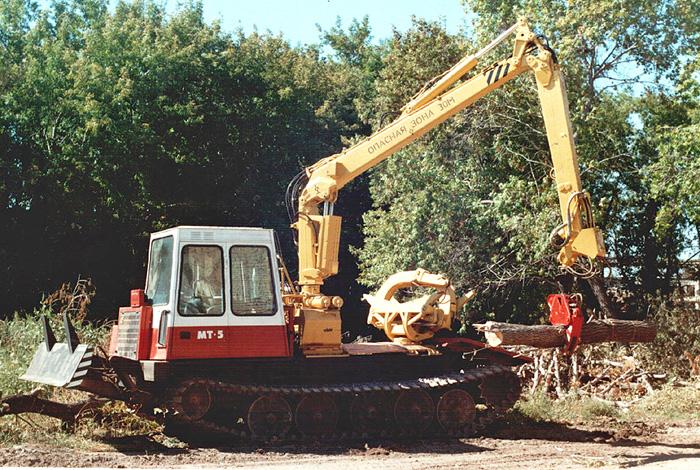

Машина трелевочная с манипулятором Алттрак МТМ-5

МТМ-5 имеет традиционную для гусеничных манипуляторных трелевщиков компоновку - переднее расположение двигателя и заднее расположение трансмиссии. За установленной слева от двигателя кабиной на основании размещен манипулятор, а на корме (за манипулятором) - зажимной коник. Все основные и вспомогательные механизмы и агрегаты смонтированы на раме машины. Все технологическое оборудование управляется из кабины двумя рукоятками дистанционного управления. Такая компоновка обеспечивает возможность монтажа на шасси разнообразного лесозаготовительного и иного оборудования.

На машине установлен мощный двигатель с турбонаддувом, что позволяет увеличить рабочие скорости, проходимость и производительность, а повышенный запас крутящего момента снижает утомляемость оператора, благодаря уменьшенному количеству воздействий на органы управления. Машина МТМ-5 может использоваться на всей территории России в условиях равнинной и слабопересеченной местности круглогодично в районах с умеренным климатом.

Технические характеристики

Эксплуатационная мощность дизеля, кВт (л.с.) 110,3 (150)
Удельный расход топлива, г/кВт.ч (г/л.с.ч) 231 (170)
Масса машины, кг
• конструкционная с толкателем 16240
• эксплуатационная с толкателем 16890
Момент грузоподъемный манипулятора, кН.м 110
Максимальный вылет манипулятора (расстояние от оси поворота манипулятора до оси подвеса захвата), мм 8000
Момент поворота манипулятора в горизонтальной плоскости, кН.м 28
Угол поворота манипулятора в горизонтальной плоскости, град 380
Наибольший объем трелюемой пачки, м3 15
Максимальное тяговое усилие, кН
• на первой передаче 212
• на восьмой передаче 49
Среднее условное давление на грунт, кПа
• с гусеницей шириной 550 мм 43
• с гусеницей шириной 600 мм 40
Габаритные размеры, мм
• длина 8105
• ширина 2700
• высота 3843
• колея, мм 2050
• дорожный просвет, мм 537
• минимальный радиус поворота, м 2,05
Скорости движения, м/с (км/ч) 0,634 (2,28) - 2,841 (10,23)
