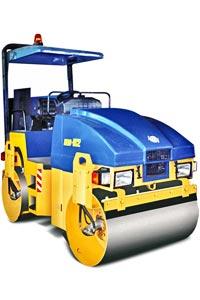

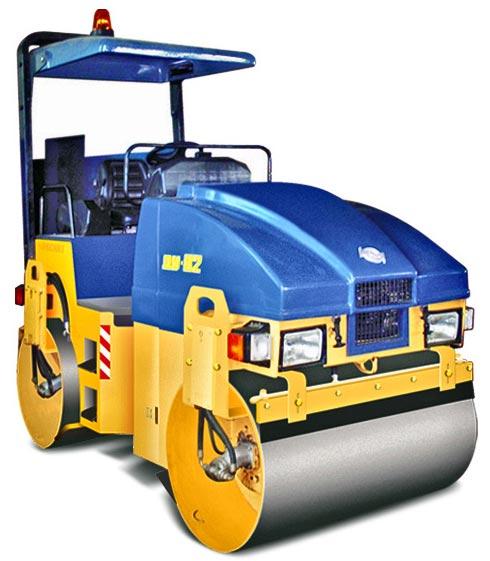

Дорожный каток RV-3,5 DD

Вибрационный тротуарный каток RV-3,5 DD предназначен для уплотнения асфальтобетонных покрытий и гравийно-песчаных смесей, где применение обычных катков невозможно из-за их размеров и ограниченной маневренности.

Каток эффективен при строительстве и ремонте автодорог, пешеходных и велосипедных дорожек, тротуаров, обочин, подъездов к гаражам, к садам, при устройстве ландшафтов и т.п.

Конструктивные особенности:

  • надежный импортный двигатель;
  • привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
  • прекрасная маневренность;
  • комфортабельное рабочее место оператора с полной обзорностью зоны уплотнения;
  • низкий уровень шума;
  • гидростатический привод на оба вальца;
  • простота обслуживания, легкий доступ к узлам и агрегатам;
  • конструкция с шарнирно-сочлененной рамой обеспечивает высокую маневренность с проходом вальцов «след в след» и возможность работы в непосредственной близости от зданий и бордюрных камней;
  • солнцезащитный тент.

Технические характеристики

Габаритные размеры
Ширина вальца, мм 1300
Ширина уплотняемой полосы, мм 1300
Диаметр вальцев, мм 800
Длина катка, мм 2950
Ширина катка, мм 1400
Высота в рабочем состоянии, мм 2900
База катка (расстояние между осями вальцев), мм 2000
Клиренс, мм 230
Двигатель
Модель Kubota D 1703-E
Номинальная мощность 25,7 кВт/2800 об/мин
Топливо Дизель
Охлаждение водяное
Расход топлива, литров/час 7,28
Аккумуляторная батарея 6СТ-90 ЭМ
Напряжение, В 12
Производительность
Асфальт до, м2/час 5000
Грунт до, м2/час 150
Рабочий вес (эксплуатационная масса), т 3,5
Количество вибрационных вальцев 2
Вес переднего модуля, т 1,75
Вес заднего модуля, т 1,75
Трансмиссия гидравлическая
Стояночный тормоз гидравлический
Статическая линейная нагрузка, передний валец, Н/м 13 500 (13,5 кгс/см)
Статическая линейная нагрузка, задний валец, Н/м 13 500 (13,5 кгс/см)
Частота, Гц/Амплитуда, мм 64/0,48
Центробежная сила (вынуждающая сила), кН 32
Скорость, км/ч 0 … 8,4 (вперед-назад)
Привод оба вальца
Водяной бак, л 200
Бак гидравлики, л 85
Масло гидросистемы МГЕ-46В (аналоги Tellus 46, HyspinAWS 46)
Угол поперечной устойчивости 15° (27%)
Минимальный радиус поворота по наружному контуру следа, мм 4500
Преодолеваемый уклон 20°(36%)
Глубина уплотнения, см 3-6
Количество проходов 4-10
Коэффициент уплотнения 0,94 — 1,0
