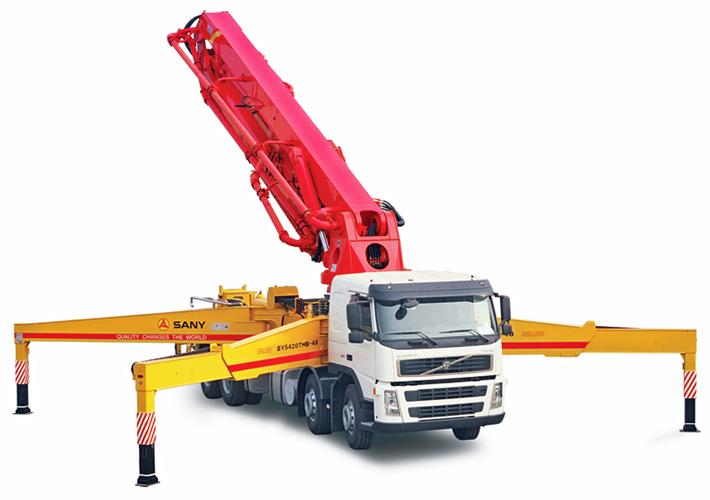

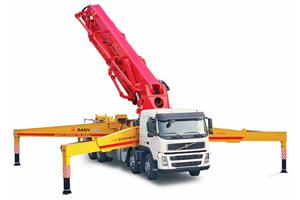

Автобетононасос SANY SY5420THB-48

Автоматическое управление оборотами двигателя позволило повысить эффективность работы и экономию топлива.

Электрогидравлическая амортизация, чувствительность к изменению давления, гидравлическая система открытого типа с полно-гидравлическим приводом управления, - всё это обеспечивает высокую надежность и значительное снижение ударов, передающихся на рулевое колесо.

Автоматический возврат бетонного поршня облегчает его проверку и замену.

В в бетононасосе мод. SY5420THB-48 установлена комплексная автоматическая система защиты, а на специальном индикаторе отображаются рабочие параметры и типы возможных неисправностей.

Производительность насоса достигает 140 м³/ч, плавная бесступенчатая регулировка скорости идеальна для различных видов работ.

Технические характеристики

Условия работы
Высота над уровнем моря, м ≤ 1000
Температура окружающей среды, °C 0 - 40
Параметры
Вес, т 40
Максимальная нагрузка, т 48
Макcимальная скорость, км/ч ≥ 80
Габаритные размеры, мм
Длина, мм 13050
Ширина, мм 2500
Высота, мм 3990
Двигатель
Тип двигателя дизельный 6-цилиндровый (с последовательно расположенными поршнями), с электронным впрыском
Модель двигателя D12
Мощность двигателя, кВт 279 при 1450-1800 об/мин.
Рабочий объём двигателя, л 12,1
Максимальный крутящий момент двигателя, Н·м 1850 при 1050-1300 об/мин.
Соответствие экологическим нормам выхлопа Евро-3
Ёмкость топливного бака (с сепаратором топливо/вода), л 400
Шасси
Производитель шасси Volvo (Вольво)
Страна изготовления шасси Швеция
Модель шасси VOLVO FM12
Колёсная формула 8×4
Стрела
Тип складная 5-секционная стрела с полностью гидравлическим управлением
Диаметр выпускного трубопровода, мм 125
Длина конечного гибкого рукава, м ≤ 3
Первая секция (звено)
Длина, мм 9650
Угол поворота, град. 92°
Вторая секция (звено)
Длина, мм 8610
Угол поворота, град. 180°
Третья секция (звено)
Длина, мм 8610
Угол поворота, град. 180°
Четвёртая секция (звено)
Длина, мм 8480
Угол поворота, град. 180°
Пятая секция (звено)
Длина, мм 8450
Угол поворота, град. 270°
Насосная система
Тип обмена гидросистемы открытый тип
Внутренний диаметр гидравлического цилиндра, мм 160
Ход поршня гидравлического цилиндра, мм 2200
Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм 260
Ход поршня перекачивающего (бетоноподающего) цилиндра, мм 2200
Теоретическая производительность выкачки бетона, м³/ч
низкое давление 140
высокое давление 100
Теоретическое нагнетаемое давление при перекачке, МПа
высокое давление 12
низкое давление 8,5
Переключение высокого-низкого давления автоматическое
Теоретическое время сохранения прокачиваемости бетона, раз/мин.
высокое давление 14
низкое давление 20
Теоретическая дальность при перекачке бетона под высоким давлением, м
вертикально 200 (труба 125A)
горизонтально 850 (труба 125A)
Гидросистема
Изготовитель основного насоса Лишилэ
Страна изготовления основного насоса Германия
Модель основного насоса A11VLO130LRDU2/10R-NZD12К02 + A11VLO190LRDU2/11R-NZD12
Тип основного насоса плунжерный насос
Максимальная производительность основного насоса, мл 130 + 190
Давление масла в системе, МПа 32,5
Изготовитель вспомогательного насоса Пэкер
Страна изготовления вспомогательного насоса США
Модель вспомогательного насоса PGP517B0250CD1-C517A0230
Тип вспомогательного насоса насос с двумя зубьями
Максимальная производительность вспомогательного насоса, мл 25
Изготовитель насоса стрелы Лишилэ
Страна изготовления насоса стрелы Германия
Модель насоса стрелы A7VO55LRDS/63L-NZB01-S
Тип насоса стрелы плунжерный насос
Производительность насоса стрелы, мл 32
Модель смесительного насоса 1QJМ12-1.25
Тип смесительного насоса плунжерный насос
Производительность смесительного насоса, мл 12
Способ охлаждения гидросмеси воздушное
Ёмкость гидробака, л 900
Ёмкость бункера, м³ 0,9
Высота загрузки бетона, м 1,53
Форма клапана клапан S-образной формы
Положительный/отрицательный угол поворота, да/нет да
