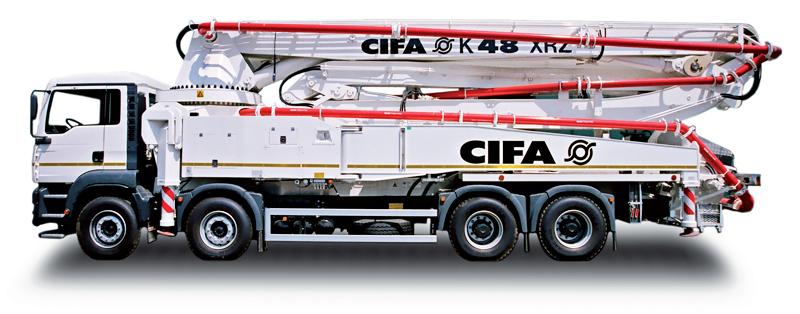

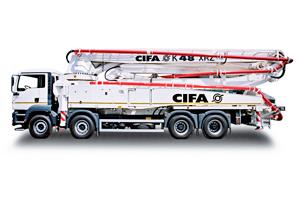

Автобетононасос CIFA K48 XRZ

Автобетононасос CIFA К48 XRZ монтируется на 4-х осное шасси, оснащен 5-секционной раздаточной стрелой B5RZ 48/44 с диаметром бетоновода 125 мм с RZ-образной кинематикой раскрытия, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.

Основные характеристики

  • Компактная и удобная конструкция, продуманная для установки на четырехосное шасси.
  • Задние складывающиеся и передние складывающиеся с телескопическим выдвижением опоры.
  • Независимая рама с защитой от деформации кручения.
  • Выносные опоры с гидравлическим приводом по обеим сторонам машины.
  • Пятисекционная раздаточная стрела B5RZ 47/43 диаметром 125 мм. со смешанной Z-образной и раскручивающейся кинематикой раскрытия.
  • Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
  • Регулятор подачи бетона.
  • Возможность установки насосного узла серии HPG-IF c закрытым гидравлическим контуром: превосходная производительность, высокое давление и поток бетона, простой в обслуживании.
  • Устройство безопасности на открываемом смотровом люке.
  • Серия насосов "F8" высокой производительности: ровный, непрерывный ток бетона в сочетании с простотой обслуживания.

Технические характеристики насосного узла

Модель PA 1506/909 F8 HPG 1808/1113 IF9
Макс. теоретическая производительность, м3 150/90 179/105
Макс. давление на бетон, бар 53/95 76/130
Диаметр х ход поршня, мм 230x2000 230x2000
Объем приемного бункера, л 550 650


Технические характеристики стрелы

Модель B5Z 35/31
Диаметр трудопровода, мм 125
Макс. высота подачи, м 47,2
Макс. горизонтальный вылет, м 43,2
Мин. высота раскрытия, м 9,9
Число секций 5
Угол вращения стрелы, град. 370

Привод Вал отбора мощности
Тип шасси 4-х осное

Стандартное оборудование

  • Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
  • Резервный пульт дистанционного управления с кабелем 30 м.
  • Дистанционно управляемый вибратор на решетке приемного бункера.
  • Центральный смазочный узел насосного узла.
  • Автоматическая система смазки для качающих поршней насосов серии HPG 1808/1113 IF гидравлическим маслом.
  • Дополнительная ручная система смазки насосного узла.
  • Подкладки под выносные опоры из сверхпрочного пластика.
  • Задняя фара на приемном бункере.
  • Принадлежности для промывки и очистки системы.

Дополнительное оборудование

  • Трубопровод двойной толщины и высокопрочной стали.
  • Центральная автоматическая смазочная система стрелы.
  • Комплект экстренного обслуживания гидролинии.
  • Водяной насос высокого давления.
  • Воздушный компрессор для прочистки стрелы.
  • Воздуховод на стреле.
  • Защита приемного бункера.
  • Дополнительно устройство для независимого контроля работы миксера приемного бункера, водяного насоса и случайного сбоя.
