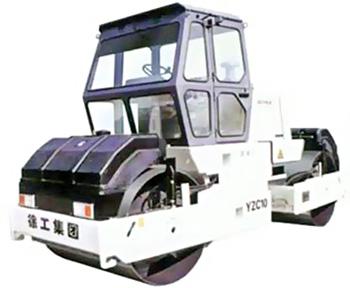

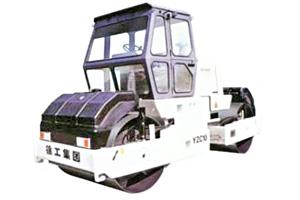

Каток Tiangong YZC10

Двухбарабанный вибрационный каток является одним из видов вибрационного катка с двойным барабаном, который широко используется для уплотнения почвы, бетона или гравия.

  • Использование улучшенной гидравлической системы двигателя позволяет достигнуть полной гидравлики, полноприводности вибрационного катка.
  • Надежный и мягкий запуск, переключение передач, управление системой и процесс торможения, все это приводит к уменьшению усилия уплотнения поверхности.
  • Наш двухбарабанный вибрационный каток использует импортируемый подшипник вибратора для надежной и стабильной производительности.
  • Обслуживание тормозной системы, установка тормозной системы и критическое положение тормозной системы, все эти случаи обеспечены высоким уровнем безопасности.
  • Оптимальное сочетание массы продукта, ширины колес, частотности, возбуждающей силы, амплитуды, предусматривает хорошую эффективность для уплотнения смешанного асфальта (H.M.A) и неглинистой почвы.
  • Применяемая двухчастотность и вибрация с 9 амплитудами соответствует характеристикам материалов, чтобы произвести надлежащую силу захвата и достигнуть оптимального эффекта уплотнения.
  • Корпус машины и ее боковые двери оснащены дополнительными устройствами открытия, чтобы экономить время и рабочую силу в течение обслуживания.
  • Блокирование гидравлической системы используется для надежной и легкой работы транспортного средства.
  • Поворот на 180 градусов предоставляет широкое визуальное поле, благодаря которому улучшается уплотняющее качество дорожного края.

Технические характеристики

Весовые параметры
Рабочий вес (с кабиной и стойкой ROPS) (кг) 10000
Нагрузка на передний валец (кг) 3630
Нагрузка на задний валец (кг) 3540
Статическая линейная нагрузка на передний валец (кг/см) 24,7
Статическая линейная нагрузка на задний валец (кг/см) 24,0
Размеры
Ширина вальца (мм) 1680
Диаметр вальца (мм) 1220
Длина (мм)
Ширина (мм) 1830
Высота (с кабиной и стойкой ROPS) (мм) 3030
Мин. внешний радиус поворота (мм) 6000
Макс. смещение вальцов при "собачьем ходе" (мм) _
Параметры хода
Скорость (км/ч) 0-10
Макс. преодолеваемый подъем (%) 30
Двигатель
Модель двигателя Cummins B3.9-C
Тип двигателя жидкостного охлаждения
Мощность кВт (л.с.) 97 (132)
Емкость топливного бака (л) 260
Трансмиссия
Тип Гидростатическая
Привод На оба вальца
Система управления
Тип Гидравлическая с шарнирным сочленением полурам
Угол складывания полурам (+/- град) +/-40
Угол осцилляции полурам (+/- град) +/-12
Параметры вибрации
Частота вибрации (Гц) 48
Амплитуда (мм) 0,8/0,4
Центробеж. сила (кН) 120/60
Система водяного орошения
Тип Под давлением, независимые насосы на каждый валец
Водяные баки (л) 2 х 500
