Свайный гидромолот Ропат МГ3ш
Легкий свайный гидромолот. Обладает рекордной частотой ударов и скоростью погружения.
Предназначен для забивания:
- ж/б свай сечением до 350х350 до 16 метров высотой;
- стальных труб диаметром до 426 мм до 12 метров высотой;
- шпунтов.
Преодолевает грунты с сопротивлением до 160 т. Погружает сваи в мерзлые грунты без лидерного бурения.

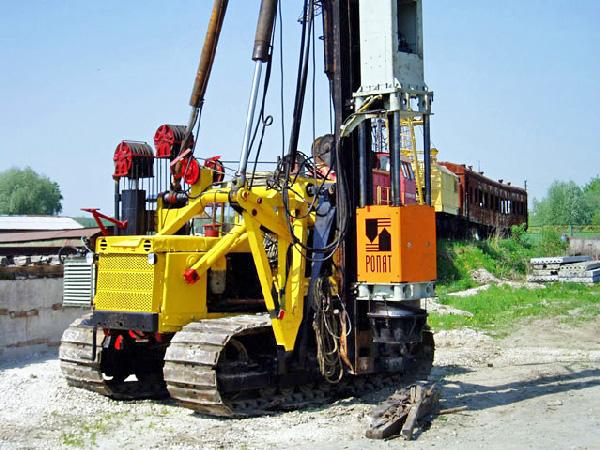

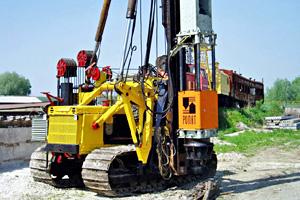

Разработан специально для навешивания на копровую установку СП49-Д.
По своим техническим и эксплуатационным показателям гидравлические молоты "РОПАТ" значительно превосходят зарубежные аналоги. При этом последующие затраты по эксплуатации и сервису значительно ниже, чем у иностранных моделей.
Технические характеристики
| Энергетические и массово-габаритные характеристики | |
|---|---|
| Максимальная ударная мощность, кВт | 35 |
| Коэффициент полезного действия (max), % | 76 |
| max энергия удара, кДж | 33 |
| min энергия удара, кДж | 3 |
| Частота ударов при максимальной энергии, 1/мин | 50-65 |
| Частота ударов при минимальной энергии, 1/мин | 180 |
| Максимальное преодолеваемое сопротивление грунта при отказе 2 мм, т | 160 |
| Расход рабочей жидкости (max), л/мин | 130 |
| Потребляемая мощность насоса (max), кВт | 46 |
| Ударная масса, т | 3.1 |
| Полная масса с наголовником, т | 5.4 |
| Длина с наголовником, мм | 4540 |
| Поперечные размеры, мм | 775 х 910 |
| Типы свай | Поперечное сечение, мм |
| Железобетонные сваи | 300 х 300 350 х 350 |
| Стальные трубы | D 159 D 219 D 245 D 273 D 299 D 325 D 426 |
Ценные качества
- Максимальное использование массовой составляющей в кинетической энергии удара позволяет передавать забиваемой свае больший импульс, благодаря чему свая, не разрушаясь, преодолевает сопротивление самых тяжелых и даже мерзлых грунтов.
- Работа молота не зависит от величины сопротивления грунта, поэтому молот стабильно работает на самых слабых грунтах.
- Частота ударов гидромолотов "РОПАТ" является рекордной в мире и на максимальной амплитуде может достигать 70 ударов в минуту, а на минимальной – 250. По ударной мощности молот "РОПАТ" при любой энергии удара превосходит любой другой гидромолот в 1,6 – 1,8 раза. При одинаковых условиях молот "РОПАТ" забивает свай на 60-80% больше.
- Молоты "РОПАТ" оснащены гидродвигателями двойного действия. Гидродвигатель не только поднимает, но и разгоняет ударную массу вниз с ускорением 1,31g.
- Гидродвигатель "подхватывает" ударную массу "на лету" при ее отскоке после удара, что обеспечивает высокую частоту и минимальные потери энергии цикла. Это преимущество проявляется особенно сильно, когда молот работает при максимальном сопротивлении забиваемой сваи.
- Бесступенчатое регулирование энергии удара от 5% до 100% и большая протяженность удара создают щадящий режим для железобетонных свай.
- Коэффициент полезного действия молота (соотношение ударной мощности молота и потребляемой мощности насоса) достигает 75%. По экономичности превосходство машины над другими гидромолотами составляет 1,8 – 2,3 раза.
- Молоты РОПАТ комплектуются миниатюрным электронным блоком, способным в реальном времени определять предельное сопротивление забиваемой сваи с погрешностью не более 3% относительно статического измерения.
