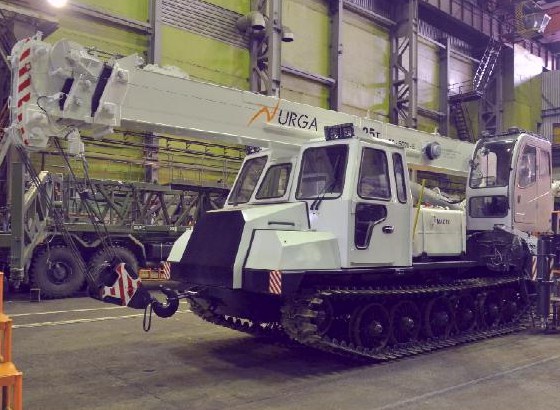

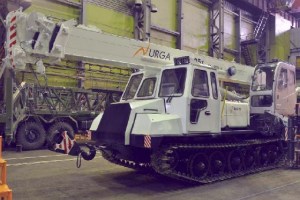

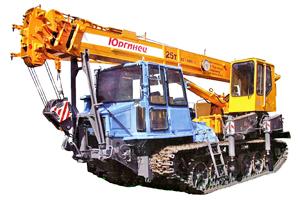

Самоходный кран Юргинец КС-5671-1
Стреловой самоходный кран КС-5671-1 грузоподъемностью 25 тонн на гусеничном шасси 662-СБ5 с трехсекционной телескопической стрелой предназначен для выполнения строительных, монтажных, погрузочно-разгрузочных работ. Кран может передвигаться собственным ходом в тяжелых дорожных условиях и бездорожью с удельным давлением на грунт 0,60 кг/см³.
Кран может выполнять следующие операции:
- передвижение по дорогам с гравийным покрытием или без него и в полевых условиях (бездорожья);
- грузовые операции по подъему и перемещению груза с телескопической стрелой на опорах;
- вращение поворотной рамы при втянутых секциях стрелы без груза в круговой зоне (3600 без ограничений);
Технические характеристики
| Основные характеристики | |
|---|---|
| Грузоподъёмность крана, т | 25 |
| Максимальный грузовой момент, тм | 80 |
| Транспортная скорость, км/ч | 20 |
| Скорость подъема/опускания номинального груза, м/мин | 0,2 - 6,0 |
| Скорость посадки не более, м/мин | 0,2 |
| Частота вращения, об/мин | 0,2 - 1,6 |
| Максимальный телескопируемый груз, т | 4,5 |
| Зона выполнения крановых операций, град | 360 |
| Максимальная высота подъема крюка, м | |
| С основной стрелой | 20,5 |
| С удлинителем | 27,4 |
| Масса крана с удлинителем, т | 27,3 |
| Базовое шасси | 662 |
| Двигатель дизельный | ЯМЗ-238Д13 |
| Мощность двигателя, кВт (л.с.) | 243 (330) |
| Температура эксплуатации, °C | от -40 до +40 |
| Габаритные размеры, мм | 10150×3480×3950 |
- грузовые операции по подъему и перемещению груза со стрелой оборудованной удлинителем на опорах;
- телескопирование груза (перемещение груза при выдвижении, втягивании секций стрелы);
- совмещение операций (подъем-опускание крюковой подвески с подъемом – опусканием стрелы, подъем – опускание крюковой подвески с вращением поворотной части, телескопирование стрелы с подъемом – опусканием стрелы, телескопирование секций стрелы с вращением поворотной части);
- перевод крана в транспортное положение;
- перевод крана в транспортабельное положение с использованием ручного насоса при отказе гидропривода или силовой установки.
Все крановые операции выполняются при установке крана на опоры – до разгрузки опорных катков, они не должны находится в контакте с нижней ветвью гусеницы, и с отклонением от горизонтали не более 1°30' (пузырек ампулы креномера не должен выходить за пределы третьей кольцевой риски).
