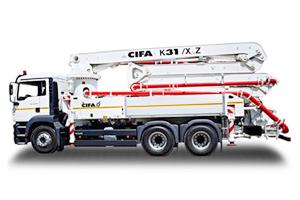

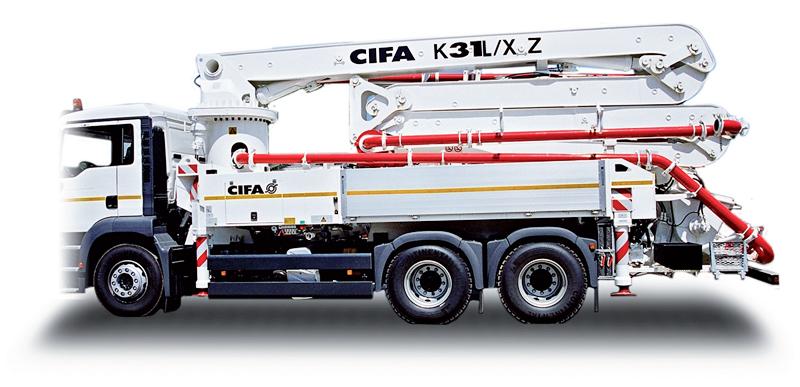

Автобетононасос CIFA K31L XZ

Автобетононасос CIFA К31L XZ монтируется на 3-осное шасси, оснащен 5-секционной раздаточной стрелой B5Z 31/27 с диаметром бетоновода 125 мм с Z-образной кинематикой раскрытия, Х-образными выдвижными аутригерами, что ускоряет установку бетононасоса и упрощает его помещение на узких площадках. Стрела снабжена системой BFC (быстросъемного крепления бетоновода), а пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.

Основные характеристики

  • Компактная и удобная конструкция, продуманная для установки на трехосное шасси.
  • Передние выносные опоры с "Х"- образным выдвижением для быстрой установки и легкости раскрытия стрелы в стесненных условиях.
  • Независимая рама с защитой от деформации кручения.
  • Выносные опоры с гидравлическим приводом по обеим сторонам машины.
  • Четырех или пяти секционная раздаточная стрела диаметром 125 мм. с раскручивающейся кинематикой раскрытия.
  • Пропорциональное управление раскрытием стрелы позволяет оператору независимо управлять раскрытием секций.
  • Регулятор подачи бетона.
  • Тихая работа насоса с высокой производительностью: ровный, непрерывный ток бетона.
  • Устройство безопасности на открываемом смотровом люке.

Технические характеристики насосного узла

Модель PA 1506/909 F8 HPG1408 IF9
Макс. теоретическая производительность, м3 87 140
Макс. давление на бетон, бар 53/95 80
Диаметр х ход поршня, мм 230x2000 230x2000
Объем приемного бункера, л 550 600


Технические характеристики стрелы

Модель B5Z 31/27
Диаметр трудопровода, мм 125
Макс. высота подачи, м 30,5
Макс. горизонтальный вылет, м 26,2
Мин. высота раскрытия, м 5,7
Число секций 5
Угол вращения стрелы, град. 370

Привод Вал отбора мощности
Тип шасси 3 или 4-х осное

Стандартное оборудование

  • Пропорциональное радиоуправление стрелой (две скорости) через дистанционный радио пульт с синтезатором частот, 8-ми позиционным ключом и регулятором подачи бетона.
  • Резервный пульт дистанционного управления с кабелем 30 м..
  • Дистанционно управляемый вибратор на решетке приемного бункера.
  • Центральный смазочный узел насосного узла.
  • Дополнительная ручная система смазки насосного узла.
  • Подкладки под выносные опоры из сверхпрочного пластика.
  • Задняя фара на приемном бункере.
  • Принадлежности для промывки и очистки системы.

Дополнительное оборудование

  • Трубопровод двойной толщины и высокопрочной стали.
  • Центральная автоматическая смазочная система стрелы.
  • Комплект экстренного обслуживания гидролинии.
  • Водяной насос высокого давления.
  • Воздушный компрессор для прочистки стрелы.
  • Воздуховод на стреле.
  • Защита приемного бункера.
