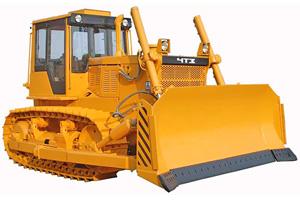

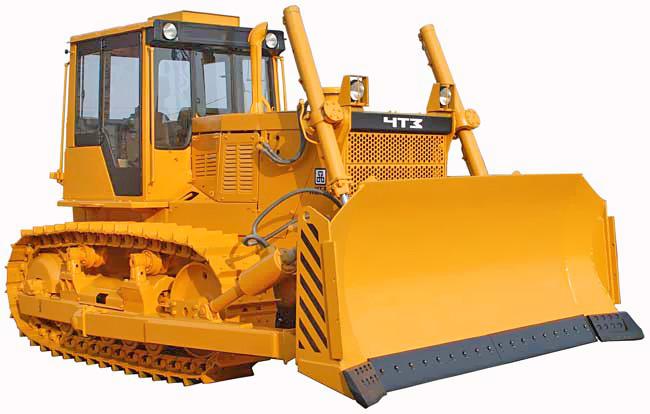

Бульдозер ЧТЗ Б10М

Бульдозер Б10М (МТ) с механической трансмиссией является результатом модернизации тракторов типа Т10 (Т-170). Последовательная и планомерная работа по совершенствованию и модернизации выпускаемой продукции реализована в новых технических решениях:

  • применены длинноходовые гидроцилиндры, что позволило снизить рабочее давление в гидравлической системе на 40% и увеличить ресурс;
  • вынесенные вперед точки крепления гидроцилиндров позволили уменьшить усилия в гидроцилиндрах при заглублении и подъеме отвала, повысить точность и скорость его перемещения;
  • применение балансирной балки подвески, длинноходовых гидроцилиндров и вынесенных вперед точек крепления гидроцилиндров позволяют максимально использовать массу бульдозера Б10М при бульдозировании;
  • изменена компоновка моторного отсека, что обеспечивает свободный доступ к двигателю, особенно, в передней его части и облегчает техническое обслуживание;
  • новая конструкция полусферического отвала позволяет повысить производительность бульдозера на 20% на грунтах 1-3 категорий плотности.

Бульдозер Б10М предназначен для разработки грунтов I-III категории без предварительного рыхления, грунтов IV ка-тегории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40 до минус 50° С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).

Технические характеристики

Тягово-скоростная характеристика
Двигатель бульдозера Б10М Д180
Система пуска двигателя пусковой двигатель П-23У
Эксплуатационная мощность, кВт (л.с.) 132 (180)
Коэффициент запаса крутящего момента, % не менее 25
Удельный расход топлива при эксплуатационной мощности, г/кВт х ч 218
Заправочная емкость топливного бака, л 310
Эксплуатационная масса (кг)
Базового трактора 15 475
Трансмиссия
Тип гидромеханическая (ГМТ) или механическая (МТ)
Гидросистема навесного оборудования
Максимальное давление, МПа 18+2
Производительность насоса НШ-100, л/мин (при 1250 об./мин. коленчатого вала двигателя) 180
Заправочная емкость гидросистемы тракторов с бульдозерным оборудованием, л 137
Ходовая система
Количество опорных катков с каждой стороны 5-6 в зависимости от модификации
Ширина башмака гусеницы, мм 500
Дорожный просвет (на твердом грунте), мм 435
Прицепное, рыхлительное и навесное оборудование
Прицепное оборудование Жесткое прицепное устройство (ЖПУ), Маятниковое прицепное устройство (МПУ)
Рыхлительное оборудование
Однозубый рыхлитель (тип Н)
Трехзубый рыхлитель (тип Р)
Бульдозерное оборудование прямой отвал (тип В), полусферический отвал (тип Е,Е1), поворотный отвал (тип Д), сферический отвал (тип К)
