Установка разведочного бурения Алттрак УРБ-4Т

Установка разведочного бурения УРБ-4Т. Установка разведочного бурения УРБ-4Т предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, а также бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.

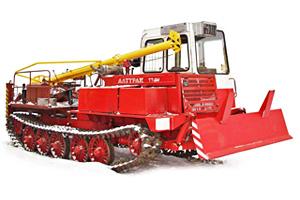

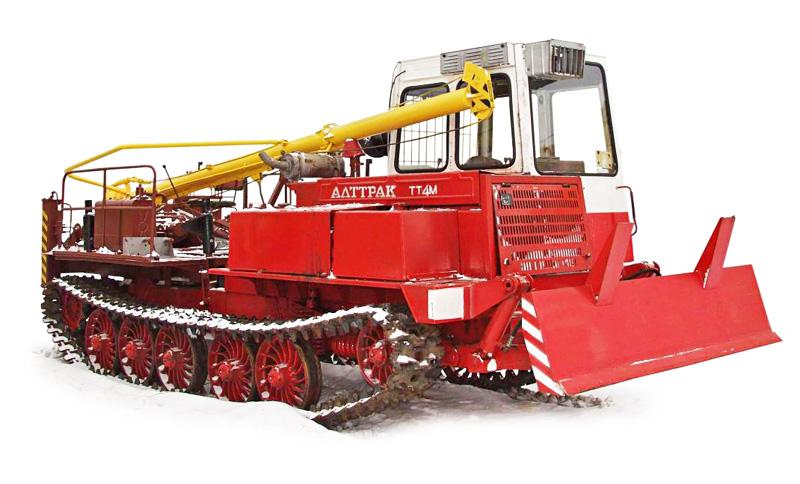

Установка смонтирована на раме трелевочного трактора ТТ-4М или ТТ-4 и приводится в действие от его дизельного двигателя. Перемещающийся по мачте вращатель с гидравлическим приводом совместно со специальным элеватором используется для свинчивания и развинчивания бурильных труб и выполнения с пус ко-подъемных операций. Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударника-ми и позволяет вести высокоэффективное бурение по породам любой крепости. Управление установкой гид-рофицировано и осуществляется с пульта упрваления. Обслуживают установку два человека.

В стандартную комплектацию входит насос буровой НБ-50 и два компрессора К-5А.

Технические характеристики

глубина бурения, м
структурно - поисковых скважин 300
с промывкой геофизических скважин 100
с продувкой 50
шнеками 30
начальный диаметр бурения с промывкой, мм 190
конечный диаметр бурения с промывкой, мм
структурно - поисковых скважин 93
геофизических скважин 118
диаметр бурения с продувкой, мм 118
диаметр бурения шнеками, мм 150
частота вращения бурового снаряда, с-1 0,4; 0,6; 0,8; 2,33; 3,75; 5,42
наибольший крутящий момент, нм 1980
грузоподъемность на элеваторе, кн 46
ход подачи, мм 5200
скорость подъема бурового снаряда, м/с до 1,25
наибольшая объемная подача бурового насоса, м3 0,011
наибольшее давление на выходе из бурового насоса, мпа 6,3
производительность компрессоров, м3 10
наиб. избыточное давление на выходе компрессоров, мпа 0,8
габаритные размеры в транспортном положении, мм 7850x2750x3900
габаритные размеры в рабочем положении, мм 6920x2750x8325
масса установки, кг не более 17 500
