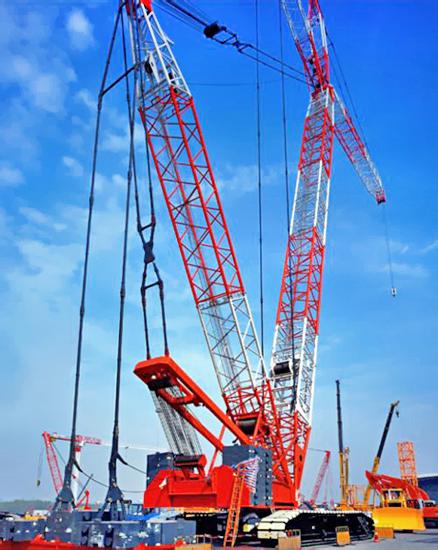

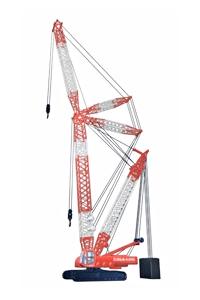

Гусеничный кран Zoomlion QUY50

Максимальная грузоподъемность крана QUY50 - 55 000 кг. Двигатель Styer WD615.58, шестицилиндровый, с водяным охлаждением.

Кабина оператора с регулируемыми сиденьями, солнцезащитным козырьком, со стеклоочистителями, электрическим рычагом, дисплеем, цифровым индикатором, дистанционным управлением, кондиционером, вентилятором, удобная для работы.

Конструкция стрелы состоит из частей: основной – длиной 13-52 метров и дополнительной: 6-15 м. Длина секции основной стрелы — 3, 6 и 9 м; длина секции неподвижной вспомогательной стрелы: 6 м. Изготовлена стрела из высокопрочной трубы китайского производства.

Предусмотрены два устройства подъема: основной и дополнительный, и механизм изменения амплитуды, оснащенный самоблокирующейся защитой от подъема крюка. У крана две скорости подъема. Основной, вспомогательный подъем и изменение амплитуды могут быть осуществлены автономно, независимо друг от друга.
Устройство подъема состоит из встроенного плунжерного гидравлического мотора, уравнительного клапана, редуктора, каната. Поворотный механизм состоит из осевого плунжерного гидравлического мотора, зубчатого редуктора, поворотного тормозного клапана, тормоза, шестеренок. Величина поворота – 360 градусов.

Технические характеристики

Основные характеристики
Макс. грузоподъемность и радиус 55 т * 3.7 м
собственный вес с основной стрелой 48 т
Длина основной стрелы 13-52 м
Длина вспомогательной стрелы 6-15 м
Макс. грузоподъёмность вспомогательной стрелы 5 т
Угол наклона вспомогательной стрелы 10,30
Макс. длина основной и вспомогательной стрел 43+15 м
Скорость подъёма 1 лебёдкой (без нагрузки, 4 этаж) 120 м/мин
Максимальная скорость изменения вылета стрелы (без нагрузки, 4 этаж) 00 м/мин
Скорость вращения 0-3 об/мин
Макс. скорость 0-1.6 км/ч
Преодолеваемый уклон 40
Давление на грунт 0.066 МПа
Размеры 6850 х 3300 х 3020
Двигатель
Тип Cummins 6BTA5.9-C180
Мощность/оборотов 132 кВт / 2200 об/мин
Макс. крутящий момент / обороты 750 Нм / 1300 об/мин
Стандарт выхлопа U.S.EPA II и Евро 2
Двигатель
Тип Weichai WP6.210
Номинальная мощность / обороты 155 кВт / 2300 об/мин
Макс. крутящий момент / обороты 807 Нм / 1300 об/мин
Стандарт выхлопа Евро 2
