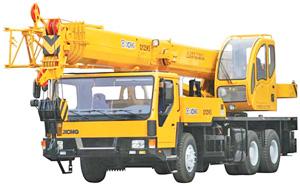

Автокран XCMG QY25K5
Модификация крана XCMG QY25K отличается удлиненной стрелой, имеющей 5 колен и повышенными характеристиками грузоподъемности.
Основные элементы крановой установки XCMG QY25K5 изготовлены из высокопрочной стали. Новые материалы, из которых изготовлен автокран, позволяют минимизировать общую массу транспортного средства и повысить эффективность использования. Использование восьмиугольного профиля на основной стреле и полное или частичное ее раздвижение эффективно распределяет нагрузку и позволяет поднимать тяжелые грузы.
Конструкция главной и вспомогательной лебедок автокрана XCMG QY25K5 предусматривает возможность как независимой работы, так и одновременной.
Технические характеристики
| Двигатель | SC8DK280Q3 |
| Мощность/число оборотов, кВт/об.мин | 206/2200 |
| Расход топлива на 100 км, л | 35 |
| Размеры | |
|---|---|
| Длина, мм | 12000 |
| Ширина, мм | 2500 |
| Высота, мм | 3380 |
| Колесная база, переднии мосты, мм | 4125 |
| Колесная база, заднии мосты, мм | 1350 |
| Bec | |
| Транспортный вес, кг | 31000 |
| Нагрузка на переднюю ось, кг | 6440 |
| Нагрузка на заднюю ось, кг | 24600 |
| Ходовые качества | |
| Максимальная скорость движения, км/ч | 75 |
| Минимальный радиус поворота, м | 22 |
| Дорожный просвет, мм | 260 |
| Передний угол атаки, ° | 16 |
| Задний угол атаки, ° | 13 |
| Тормозной путь при скорости 30 км/ч, м | 10 |
| Максимальный преодолеваемый уклон, % | 30 |
| Параметры | |
| Максимальная грузоподъемность, т | 25 |
| Минимальный радиус работы, м | 3 |
| Радиус поворота стана, м | 3,065 |
| Длина между опорами, м | 4,8 |
| Ширина между опорами, м | 6 |
| Высота подъема | |
| Основная стрела, м | 10,2 |
| Полная стрела, м | 38,6 |
| Стрела+гусек, м | 47,6 |
| Скорость работы | |
| Время подъема стрелы, с | 75 |
| Время выдвижения стрелы, м | 150 |
| Скорость поворота стана, об/мин | 2,5 |
| Скорость подъема без нагрузки | |
| Главная лебедка, м/мин | 125 |
| Вспомогательная лебедка, м/мин | 125 |
| Скорость подъема с нагрузкой | |
| Главная лебедка, м/мин | 75 |
| Вспомогательная лебедка, м/мин | 75 |
Применяемая на автокране XCMG QY25K5 свинг-система, использует функцию свободного скольжения, автоматически выравнивающее нагрузку.
Гидравлическая экспериментальная система управления автокрана XCMG QY25K5 точно понимает и передает на исполнительные органы все операции, при минимальной затрате физических усилий крановщика.
Клапан противовеса, разработан с международной технологией, нефтяным фильтром, устройством антикавитаций и включает гидравлический кругооборот, делает операции более надежными.
Автокран XCMG QY25K5 укомплектован высокоэффективной системой безопасности, включающей в себя автоматический ограничитель момента груза, ограничитель предельного подъема груза и свободного хода троса, распределительный клапан безопасности, гидравлический клапан защиты давления, анти кавитации и анти блокировочное устройство.
