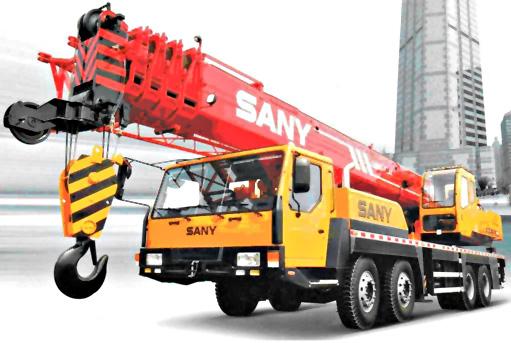

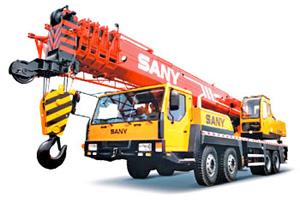

Автокран SANY STC50C
Модель серии "Ред Стар". Обладает высокими подъемными характеристиками.
Применение низколегированной стали с высокопрочной структурой обеспечивает повышенную устойчивость крана и увеличивает подъемную способность стрелы.
Сверхдлинная основная стрела обладает максимальной высотой поднятия 43 м. Кран монтируется на основе высоконадежного шасси с мощным двигателем. Снабжен оригинальной системой контроля на основе микроэлектроники и интеллектуальной диагностики неисправностей.
Технические характеристики
| параметры | |
|---|---|
| длина, мм | 13750 |
| ширина, мм | 2750 |
| высота, мм | 3650 |
| колёсная база между первой и второй осями, мм | 1450 |
| колёсная база между второй и третье осями, мм | 3850 |
| колёсная база между третьей и четвертой осями, мм | 1350 |
| весовые параметры | |
| общая масса машины, кг | 42000 |
| нагрузка на первую и вторую оси, кг | 15600 |
| нагрузка на третью и четвертую оси, кг | 26400 |
| параметры двигателя | |
| модель двигателя | SC9DK320Q3 |
| номинальная мощность двигателя, kw/r/min | 235/2200 |
| максимальный крутящий момент двигателя, N.m/(r/min) | 1250/1500-1600 |
| ходовые параметры | |
| максимальная скорость движения, км/ч | 78 |
| максимальный радиус поворота, м | 24 |
| Минимальный клиренс, м | 232 |
| угол въезда, ° | 18 |
| угол выезда, ° | 12 |
| преодолеваемый уклон, % | 35 |
| расход топлива, L/100km | 45 |
| основные параметры производительности | |
| Максимальная номинальная грузоподъёмность, т | 55 |
| Минимальный номинальный диапазон, м | 3 |
| максимальная грузоподъёмность сложенной стрелы, KN.m | 1786 |
| Максимальная грузоподъёмность выдвинутой стрелы, KN.m | 956 |
| максимальная грузоподъёмность выдвинутой стрелы + дополнительной стрелы, KN.m | 392 |
| Поперечный размах аутригеров, м | 6 |
| Продольный размах аутригеров, м | 7.2 |
| длина основной стрелы, м | 11.5 |
| длина полностью вытянутой стрелы, м | 42.5 |
| длина полностью выдвинутой основной стрелы + дополнительной стрелы, м | 58.5 |
| высота подъёма основной стрелы, м | 12 |
| высота подъёма выдвинутой основной стрелы, м | 43 |
| высота подъёма выдвинутой основной стрелы + дополнительной стрелы, м | 58.8 |
| угол установки дополнительной стрелы, ° | 0, 15, 30 |
| параметры рабочей скорости | |
| цикл времени при подъеме груженой стрелы, с | 80/60 |
| телескопический цикл времени груженой стрелы (выдвижение /складывание), с | 120/100 |
| максимальная скорость поворота, r/min | 2.4 |
| Максимальная скорость троса одноканатной лебёдки основной стрелы, r/min | 135 |
| макс. скорость троса одноканатной лебёдки дополнительной стрелы, r/min | 135 |
| время выдвижения / складывания аутригеров горизонтально, с | 45/40 |
| время выдвижения / складывания аутригеров вертикально, с | 45/30 |
