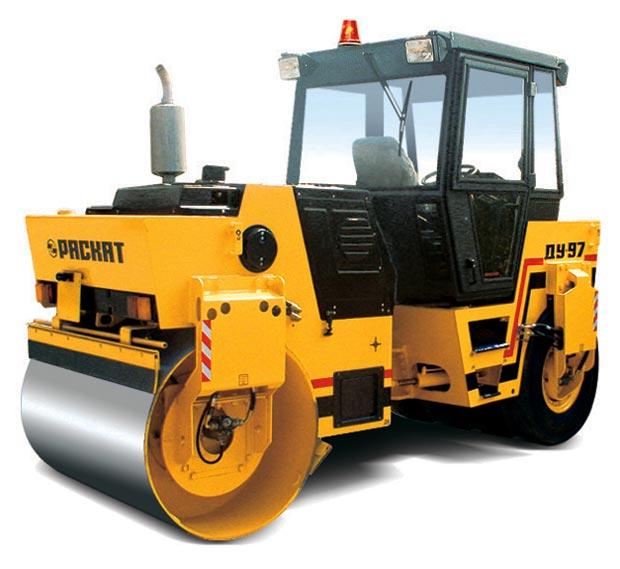

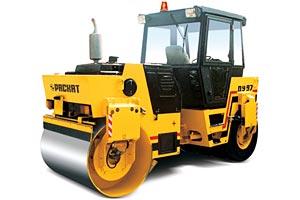

Дорожный каток ДУ-97
Вибрационный комбинированный каток ДУ-97 предназначен для уплотнения оснований из различных дорожно-строительных материалов и дорожных покрытий из битумно-минеральных смесей.
Конструктивные особенности:
- привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
- два режима вибрации расширяют перечень эффективно уплотняемых материалов;
- конструкция катка обеспечивает высокую маневренность с проходом вальцов «след в след»;
- комфортабельное рабочее место с панорамным обзором;
- отопитель кабины;
- механизм обрезки кромки асфальтобетона;
- простота обслуживания, легкий доступ к узлам и агрегатам.
Дополнительные возможности:
- комплект сменных роликов для механизма обработки кромки асфальта;
- система принудительного орошения вальцов.
Технические характеристики
| Габаритные размеры | |
|---|---|
| Ширина вальца, мм | 1500 |
| Ширина уплотняемой полосы, мм | 1500 |
| Диаметр вальцев, мм | 1500 |
| Типоразмер шин | 11.00-20 |
| Диаметр пневмоколеса | 1070 |
| Длина катка, мм | 4050 |
| Ширина катка, мм | 1820 |
| Высота с кабиной, мм | 3050 |
| Высота без кабины, мм | 2150 |
| База катка (расстояние между осями вальцев), мм | 3000 |
| Клиренс, мм | 400 |
| Двигатель | |
| Модель | DEUTZ F4L2011 |
| Номинальная мощность | 47,8 кВт |
| Топливо | Дизель |
| Охлаждение | водяное |
| Аккумуляторная батарея | 6СТ-182 ЭМ |
| Напряжение, В | 12 |
| Расход топлива, литров/час | 11,9 |
| Производительность | |
| Асфальт до, м2/час | 1400 |
| Грунт до, м2/час | 350 |
| Рабочий вес (эксплуатационная масса), т | 7,6 |
| Количество вибрационных вальцев | 1 |
| Вес переднего модуля, т | 3,6 |
| Вес заднего модуля, т | 4 |
| Трансмиссия | гидравлическая |
| Стояночный тормоз | гидравлический |
| Статическая линейная нагрузка, передний валец, Н/м | 28 000 (28 кгс/см) |
| Частота, Гц/Амплитуда, мм | 50/0,3/40/0,54 |
| Центробежная сила (вынуждающая сила) высокая/низкая, кН | 57/44 |
| Скорость рабочая, км/ч | 0 … 5 (вперед-назад) |
| Скорость транспортная, км/ч | 0 … 8 |
| Привод | оба вальца |
| Водяной бак, л | 100+300 |
| Бак гидравлики, л | 90 |
| Масло гидросистемы | МГЕ-46В (аналоги Tellus 46, HyspinAWS 46) |
| Угол поперечной устойчивости | 15° (27%) |
| Минимальный радиус поворота по наружному контуру следа, мм | 5800 |
| Преодолеваемый уклон | 24°(45%) |
| Глубина уплотнения, см | 4—10 |
| Количество проходов (асфальт/грунт) | 4—10 |
| Коэффициент уплотнения (асфальт/грунт) | 0,94—1,0 |
