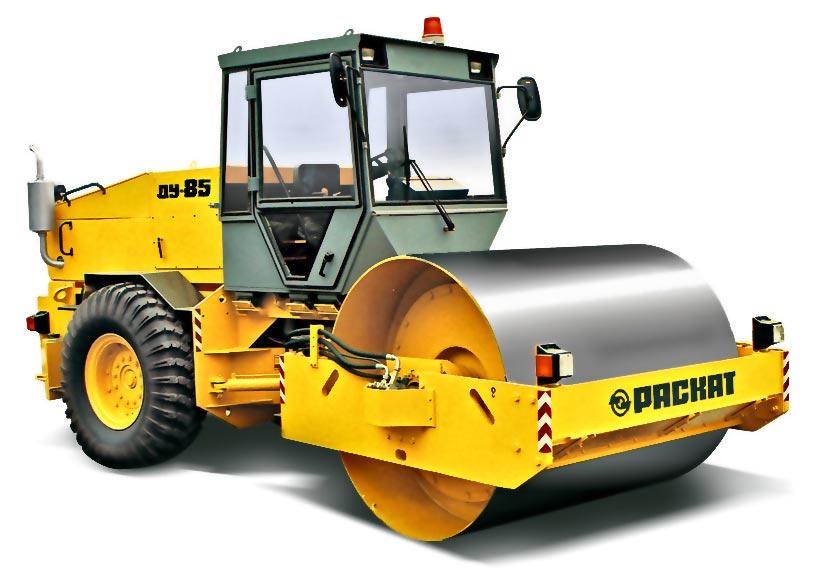

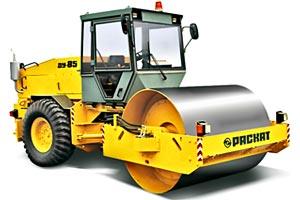

Дорожный каток ДУ-85
Вибрационный каток для грунта ДУ-85 предназначен для уплотнения предварительно спланированных насыпных грунтов и верхних слоев оснований из различных строительных материалов.
Конструктивные особенности:
- привод хода на оба вальца снижает сдвиг уплотняемого материала и обеспечивает лучшую способность к преодолению подъемов;
- протектор пневмошин повышенной проходимости;
- высокий клиренс;
- комфортабельная кабина с улучшенной эргономикой панели управления;
- отопитель кабины;
- конструкция с шарнирно-сочлененной рамой обеспечивает высокую маневренность;
- наличие гидроусилителя облегчает поворот катка.
Дополнительное оборудование:
- бандаж кулачковый двухсекционный;
- бульдозерный отвал;
- подогреватель дизеля.
Технические характеристики
| Габаритные размеры | |
|---|---|
| Ширина вальца, мм | 2000 |
| Ширина уплотняемой полосы, мм | 2000 |
| Диаметр вальцев, мм | 1600 |
| Длина катка, мм | 6000 |
| Ширина катка, мм | 2400 |
| Высота с кабиной, мм | 3200 |
| Высота без кабины, мм | 2300 |
| Типоразмер шин | 16.00-24 |
| Диаметр пневмоколеса, мм | 1480 |
| Число пневмоколес | 2 |
| База катка (расстояние между осями вальцев), мм | 3250 |
| Клиренс, мм | 350 |
| Двигатель | |
| Модель | Д-260.1.386 |
| Номинальная мощность | 109 кВт |
| Топливо | Дизель |
| Охлаждение | водяное |
| Аккумуляторная батарея | 6СТ-182 ЭМ |
| Напряжение, В | 12 |
| Производительность | |
| Грунт до, м2/час | 1200 |
| Рабочий вес (эксплуатационная масса), т | 13 |
| Количество вибрационных вальцев | 1 |
| Вес переднего модуля, т | 7 |
| Вес заднего модуля, т | 6 |
| Трансмиссия | гидравлическая |
| Стояночный тормоз | гидравлический |
| Статическая линейная нагрузка, передний валец, Н/м | 32000 |
| Частота, Гц/Амплитуда, мм | 24/1,8 |
| Центробежная сила (вынуждающая сила), кН | 150 |
| Скорость рабочая, км/ч | 0 … 6,0 (вперед-назад) |
| Скорость транспортная, км/ч | 0 … 8 |
| Привод | оба вальца |
| Бак гидравлики, л | 162 |
| Масло гидросистемы | МГЕ-46В (аналоги Tellus 46, HyspinAWS 46) |
| Угол поперечной устойчивости | 15° (27%) |
| Минимальный радиус поворота по наружному контуру следа, мм | 7000 |
| Преодолеваемый уклон | 20°(36%) |
| Глубина уплотнения, см | 15-70 |
| Количество проходов | 3-12 |
| Коэффициент уплотнения | 0,95—0,98 |
