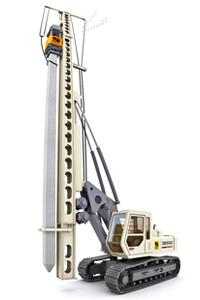

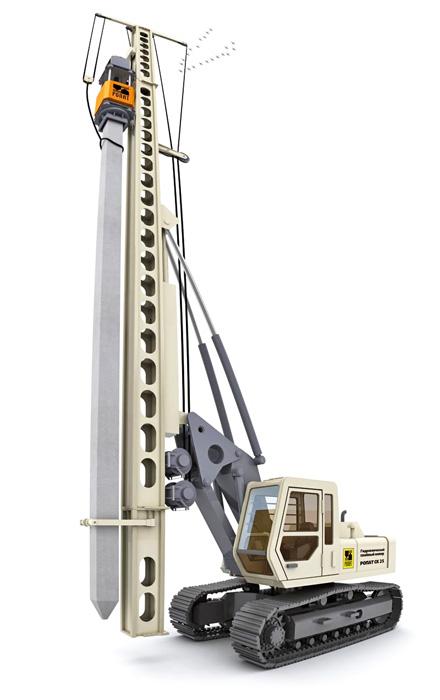

Свайный копер Ропат СК 25
Полноповоротный гидравлический свайный копер с самым производительным молотом. Быстро подтягивает и забивает сваи, быстро перемещается по котловану, быстро трансформируется в транспортное/рабочее положение.
Комплекс включает в себя гидромолот "РОПАТ", трансформируемую мачту, базовую машину и размещенным на борту мощным автономным гидроприводом.
Предназначен для забивания:
- ж/б свай сечением до 400х400 до 16 метров высотой;
- стальных труб диаметром до 620мм до 12 метров высотой;
- свай-оболочек диаметром до 830 мм;
- шпунтов.
Технические характеристики
| Ходовая часть, мм | |
|---|---|
| Расстояние между осями колес | 4050 |
| Полная длина ходовой части | 5090 |
| Ширина в транспортном положении | 3200 |
| Ширина в рабочем положении | 4300 |
| Клиренс | 480 |
| Колея | 2750 |
| Радиус хвостовой части | 3600 |
| Высота до крыши кабины | 3200 |
| Высота до поворотной платформы | 1234 |
| Ширина гусеничной ленты | 900 |
| Двигатель | |
| Тип | дизельный с турбонаддувом |
| Модель | ЯМЗ-238Б |
| Рабочий объем, л | 14,86 |
| Мощность (при 2100 об/мин), кВт (л.с.) | 220 (300) |
| Гидравлическая система | |
| Насос | А11VLO190 (190 см3) + А11VLO190 (tandem) |
| Привод поворота | 710Т2F с мотором A2FE107 |
| Привод хода (2 шт.) | 715С с мотором A6VE160 |
| Рабочее давление, МПа | 25 |
| Давление управления, МПа | 4 |
| Электрические компоненты | |
| Емкость АКБ | 2х12 В 190 А/ч |
| Напряжение питания, В | 12,24 |
| Мощность эл. генератора, кВт | 4 |
| Лебедки | ТМ А 4/80 |
| Рабочие углы наклона мачты, град | |
| Вперед | 5 |
| Влево, вправо | 5 |
| Назад | 15 |
| Весовые характеристики, кг | |
| Базовая машина | 33850 |
| Рабочее оборудование | 9800 |
| Молот (МГ7ш, ударная масса 7,3 т) | 12200 |
| Свая (ж/б, длина 16 м, сеч. 0,4х0,4 м) | 6300 |
| Полная масса | 62150 |
| Скоростные характеристики | |
| Скорость перемещения, км/ч | 1.8 |
| Скорость поворота платформы, об/мин | 2 |
| Время свертывания и развертывания, ч | 3 |
