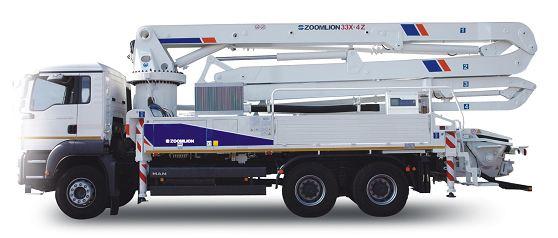

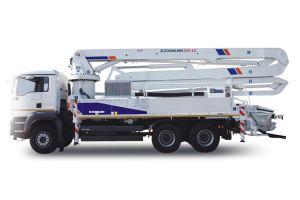

Автобетононасос Zoomlion 33X-4Z
 |
--- р. |
Шасси: MERCEDES BENS
Основные системы и установки полностью укомплектованы узлами и деталями известных производителей оборудования:
Насосная установка: STAUF, REXROTH, HARVEY (Германия), KAWASAKI (Япония)
Гидравлическая система: REXROTH (Германия), DANFOSS (Дания), EATON (США)
Электрические системы: MITSUBISHI, OMRON (Япония), SIEMENS, REXROTH (Германия), TE (Франция)
Сервисное обеспечение
Сервисное обслуживание осуществляется компанией ZOOMLION, имеющей представительство и сервис, а также постоянно действующий склад запчастей частей, в г. Москве.
Технические характеристики
| Модель | ZLJ5160THB 22H-3Z |
| Насосная система | |
|---|---|
| Макс. производительность насоса, м3/ч |
120/70 |
| Макс. давление подачи бетона на выходе, MPa |
7/11 |
| Номинальное рабочее давление, MPa |
35 |
| Частота накачки, мин-1 |
22 |
| Объем загрузочного бункера, литры |
550 |
| Высота загрузки, мм |
1540 |
| Гидравлическая система |
Закрытая |
| Тип распределительного клапана |
S-клапан |
| Диаметр / хода основного цилиндра, мм |
130 / 2100 |
| Диаметр / ход цилиндра подачи, мм |
230 / 2100 |
| Тип охлаждения гидравлического масла |
Воздушное |
| Рекомендуемая осадка насоса, см |
12~23 |
| Максимальный размер наполнителя, мм |
40 |

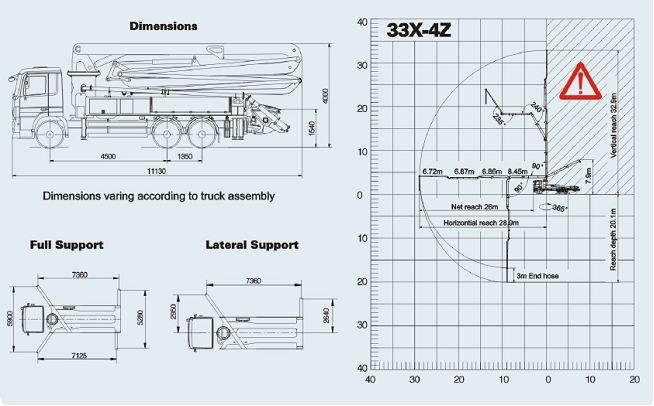

| Конструкция стрелы | |
| Тип стрелы |
33Х-4Z |
| Макс. зона досягаемости по вертикали, м |
32.9 |
| Макс. Зона досягаемости по горизонту, м |
28.7 |
| Макс. Глубина досягаемости, м |
20.1 |
| Угол вращения град. |
365° |
| Количество секций |
4 |
| Длина секций, мм |
8450/6860/6870/6720 |
| Угол изгиба секций, град. |
90°/180°/240°/235° |
| Внутренний диаметр трубы, мм |
125 |
| Длина оконечного шланга, мм |
3000 |
| Минимальная высота для открытия стрелы, мм |
7900 |
| Аутригеры (перед-зад-боковые), мм |
5900x5280x7125x7360 |
| Шасси | |
| Модель шасси |
Mercedes Benz Actros 3341 6х4 |
| Колесная база, мм |
4500+1350 |
| Тип двигателя |
OM501LA |
| Мощность двигателя, Кв (об/м) |
300/1800 |
| Крутящий момент, N.m/(об/м) |
2000/1080 |
| Рабочий объем цилиндров, (куб/см) |
11946 |
| Топливный бак, литры |
400 |
| Стандарт по выхлопу в атмосферу |
Euro III |
| Полная масса, кг | 24500 |
| Габаритные размеры, мм |
11131x2500x4000 |
| Прочее | |
| Тип смазки |
Aвтоматическая |
| Объем гидробака литры |
750 |
| Режим управления |
Ручной+дистанционный |
| Макс. Давление водяного насоса, MPa |
7 |
| Емкость водяного резервуара литры |
400 |
| Режим прочистки бетононасоса |
Водяной / Сжатым воздухом |
