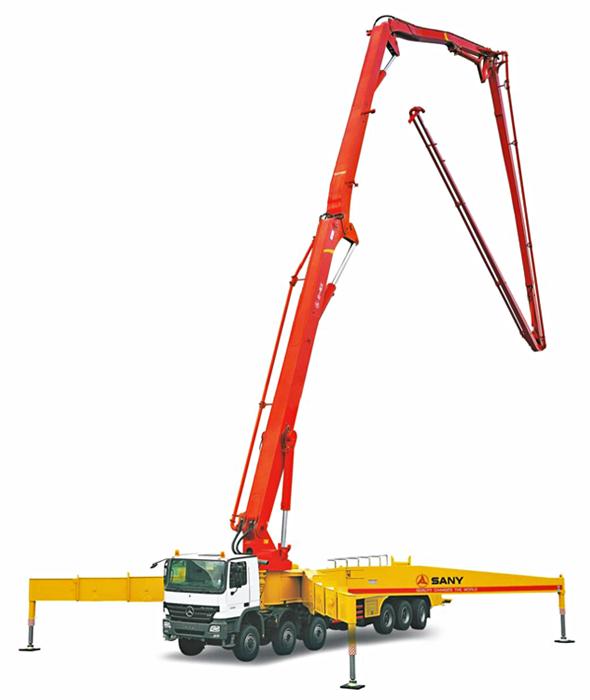

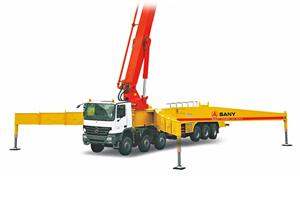

Автобетононасос SANY SY5600THB-66
На данный момент автомобильный бетононасос мод. SY5600THB-66 является единственным в мире бетононасосом с такой большой длиной стрелы (макс. вертикальная высота составляет 65,6 м).
Производительность автомобильного бетононасоса мод. SY5600THB-66 достигает 200 м³/ч. Столь высокая производительность была обеспечена за счет применения бетоноподающего цилиндра большого диаметра с высокой материалопоглощающей способностью и малым временем переключения, что позволило значительно повысить срок эксплуатации быстро изнашиваемых деталей.
В бетононасосе мод. SY5600THB-66 использована интеллектуальная технология гашения колебаний стрелы, что позволяет уменьшить вибрации конечного рукава более чем в 2 раза, продлить срок службы стрелы и повысить управляемость конечным рукавом.
Автомобильный бетононасос мод. SY5600THB-66 оснащен специальными телескопическими опорами, которые могут устанавливаться как с обеих, так и лишь с одной стороны автомобиля, что позволяет использовать данный бетононасос в условиях ограниченного свободного пространства на стройплощадке.
В механизме поворота используются две редукционных передачи, что обеспечивает более точное управление поворотом стрелы и уменьшает ее колебания. Также, рабочий диапазон механизма поворота увеличен до 540°, что позволило сократить время, затрачиваемое на поворот стрелы в требуемую зону.
Бетононасос мод. SY5600THB-66 оснащен современной автоматической системой защиты, обладающей следующими функциями:
- защита телескопических опор от несанкционированного складывания и поворота
- защитная система противодействия опрокидыванию машины
- технология интеллектуальной самодиагностики
- защита от превышения скорости вращения и от перегрузок электродвигателя
- многие другие функции автоматической защиты
Переключение между высоким и низким давлением в автомобильном бетононасосе мод. SY5600THB-66 полностью автоматизировано.
В бетононасосе мод. SY5600THB-66 применяется запатентованная технология автоматического возврата бетонного поршня.
Технические характеристики
| Параметры | |
|---|---|
| Собственный вес, т | 62 |
| Макcимальная скорость, км/ч | ≥ 80 |
| Габаритные размеры, мм | |
| Длина, мм | 15800 |
| Ширина, мм | 2500 |
| Высота, мм | 3995 |
| Двигатель | |
| Тип двигателя | дизельный с турбонаддувом и промежуточным охлаждением |
| Модель двигателя | OM502LA |
| Мощность двигателя, кВт | 370 при 1500 об/мин. |
| Рабочий объЕм двигателя, л | 15,928 |
| Максимальный крутящий момент двигателя, Н·м | 2400 при 1080 об/мин. |
| Соответствие экологическим нормам выхлопа | Евро-3 |
| Емкость топливного бака (с сепаратором топливо/вода), л | 400 |
| Шасси | |
| Производитель шасси | Daimler Benz (Даймлер-Бенц) |
| Страна изготовления шасси | Германия |
| Модель шасси | BENZ Actros 4150 |
| Колесная формула | 12x4 |
| Кабина | с кондиционером и спальником |
| Колесная база, мм | 8400 x 1350 x 1450 |
| Колея, мм | |
| передняя | 2009 |
| задняя | 1804 |
| Шины | 285/65 R22.5 и 315/80 R22.5 |
| Минимальный радиус поворота, м | 34.5 |
| Тормозной путь при скорости 30 км/ч, м | 10 |
| Стрела | |
| Тип | складная 5-секционная стрела с полностью гидравлическим управлением |
| Максимальная высота с уровня земли, м | 65,6 |
| Диаметр бетоновода (выпускного трубопровода), мм | DN125 |
| Длина конечного гибкого рукава, м | 3 |
| Длина, мм | 12300 |
| Первая секция (звено) | |
| Угол поворота, град. | 90 |
| Длина, мм | 10100 |
| Вторая секция (звено) | |
| Угол поворота, град. | 180 |
| Длина, мм | 9500 |
| Третья секция (звено) | |
| Угол поворота, град. | 180 |
| Длина, мм | 14500 |
| Четвертая секция (звено) | |
| Угол поворота, град. | 260 |
| Длина, мм | 15200 |
| Угол поворота, град. | 255° |
| Угол поворота платформы, град. | 270° |
| Горизонтальная длина стрелы, м | 61.6 |
| Вертикальная высота стрелы, м | 65.6 |
| Давление в гидросистеме, МПа | 32 |
| Способ смазки | ручная смазка консистентными веществами, автоматическая смазка гидравлическим маслом |
| Емкость гидробака, л | 900 |
| Управление | ручное / дистанционное |
| Максимальное гидравлическое давление водяного насоса, МПа | 8 |
| Емкость бака для воды, л | 600 |
| Способ охлаждения гидросмеси | воздушное |
| Насосная система | |
| Тип привода | гидравлический |
| Внутренний диаметр гидравлического цилиндра, мм | 160 |
| Ход поршня гидравлического цилиндра, мм | 2200 |
| Внутренний диаметр перекачивающего (бетоноподающего) цилиндра, мм | 260 |
| Ход поршня перекачивающего (бетоноподающего) цилиндра, мм | 2200 |
| Форма клапана | клапан S-образной формы |
| Теоретическая производительность выкачки бетона, м³/ч | |
| низкое давление | 200 |
| высокое давление | 110 |
| Теоретическое нагнетаемое давление при перекачке, МПа | |
| высокое давление | 12.5 |
| низкое давление | 6.5 |
| Теоретический цикл прокачиваемости бетона, раз/мин. | |
| высокое давление | 15.7 |
| низкое давление | 28.5 |
| Теоретическая дальность при перекачке бетона под высоким давлением, м | |
| вертикально | 200 (труба 125A) |
| горизонтально | 850 (труба 125A) |
| Емкость загрузочного бункера, м³ | 0,9 |
| Высота загрузки бетона, м | 1.53 |
| Давление масла в системе, МПа | 32 |
| Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см | 14 ... 23 |
| Наибольшая крупность заполнителя, мм | 40 |
| Переключение между высоким и низким давлением | автоматическое |
| Способ очистки трубы от бетона | водяная очистка |
